Резцедержатель VDI50 типа D1 представляет собой многопозиционный квадратный держатель, расположенный справа. Этот аксиально-радиальный держатель имеет хвостовик VDI и по своему назначению соответствует вариантам коротких серий C1, C2 и B1. Основная опорная поверхность находится ниже оси центров, что делает его идеальным для наружной токарной обработки и торцевого точения. Высота модели составляет 32 мм без проставки и 25 мм с проставкой.
Резец устанавливается с пластиной вверх, а опорная поверхность располагается ниже оси центров.
Универсальные оправки VDI предназначены для выполнения широкого спектра наружной токарной обработки.
Резцедержатель оснащён хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который фиксируется в специальном отверстии револьверной головки станка.
Корпус резцедержателя имеет несколько винтов, один из которых с пружиной служит для удержания деталей в пазу и обеспечивает плавность перемещения. Также предусмотрено внутреннее отверстие для подачи охлаждающей жидкости в область резания, регулируемое изменением направления потока поворотом шариков.
Дополнительный инструмент стандарта VDI обеспечивает быструю замену и настройку инструмента, совместим с любым производителем и является взаимозаменяемым.
D1-50x32x85 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
61074,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

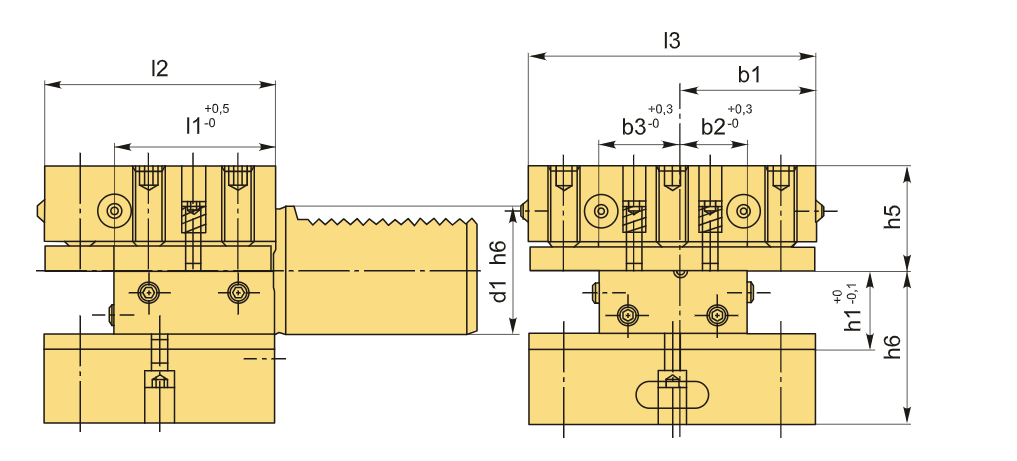

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | D1 |
| Тип держателя | Стационарный |
| B1 | 50 мм |
| b2 | 26 мм |
| b3 | 30.5 мм |
| d1 | 50 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | — мм |
| H1 | 32/25 мм |
| h5 | 35 мм |
| h6 | 60 мм |
| l1 | 60 мм |
| L2 | 85 мм |
| L3 | 105 мм |
| Вес | 6.550 кг |
