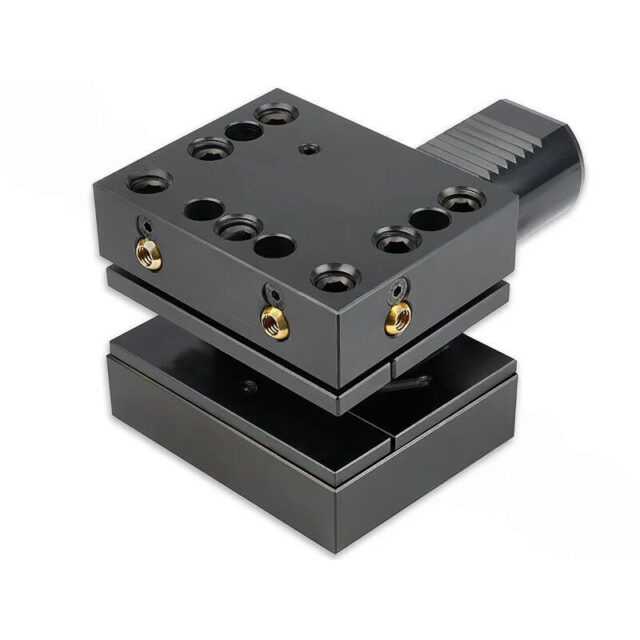

Резцедержатель VDI40 типа D1 представляет собой многофункциональный квадратный держатель, ориентированный на правостороннее использование. Он выполнен в аксиально-радиальной конструкции с хвостовиком VDI. По своему назначению модель D1 аналогична держателям коротких серий C1, C2 и B1. Базовая опорная поверхность расположена ниже оси центров (оси вращения шпинделя), что делает его подходящим для установки в револьверную головку в процессе наружной токарной обработки и торцевого точения. Высота конструкции составляет 25/20 мм (при использовании проставки 20 мм — 25 мм без нее).
При установке резца он размещается пластиной вверх, что обеспечивает его опору ниже линии центров.
Универсальный тип оправок VDI подходит для выполнения различных операций по наружной токарной обработке.
Этот резцедержатель имеет хвостовик DIN 69880 (ГОСТ 24900) с зубцами, который надежно фиксируется в специальном отверстии рейки револьверной головки станка.
Корпус резцедержателя оснащен несколькими винтами, среди которых винт с пружиной удерживает элемент в пазу и позволяет осуществлять его плавное перемещение. Внутри предусмотрено отверстие для подвода охлаждающей жидкости к зоне резания, а направление потока можно регулировать, поворачивая шарик.
Кроме того, вспомогательный инструмент стандарта VDI облегчает быструю замену и настройку режущего инструмента, благодаря своей совместимости с изделиями различных производителей и возможности взаимозаменяемости.
D1-40x25x72 Держатель инструмента VDI двойной универсальный, правый купить в Екатеринбурге по цене
19922,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

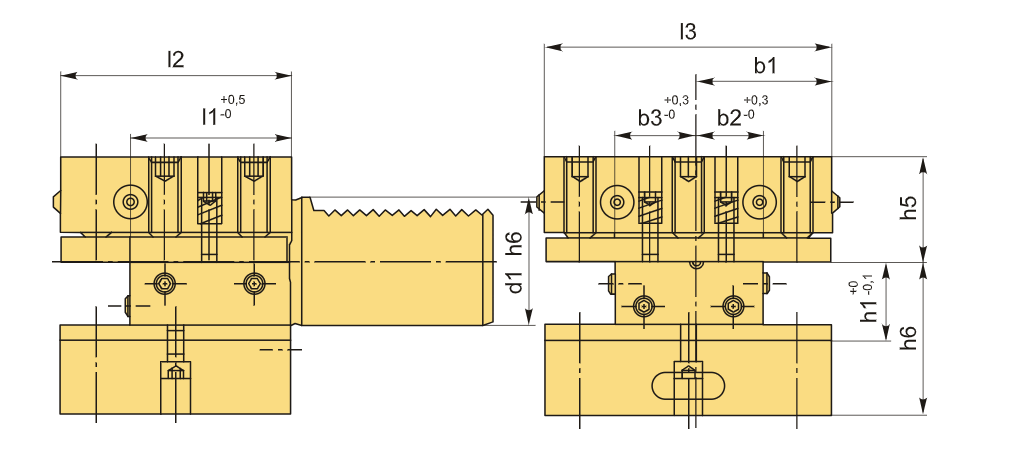

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | D1 |
| Тип держателя | Стационарный |
| B1 | 42.5 мм |
| b2 | 21 мм |
| b3 | 25.5 мм |
| d1 | 40 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | — мм |
| H1 | 25/20 мм |
| h5 | 32.5 мм |
| h6 | 48 мм |
| l1 | 50 мм |
| L2 | 72 мм |
| L3 | 90 мм |
| Вес | 3.816 кг |
