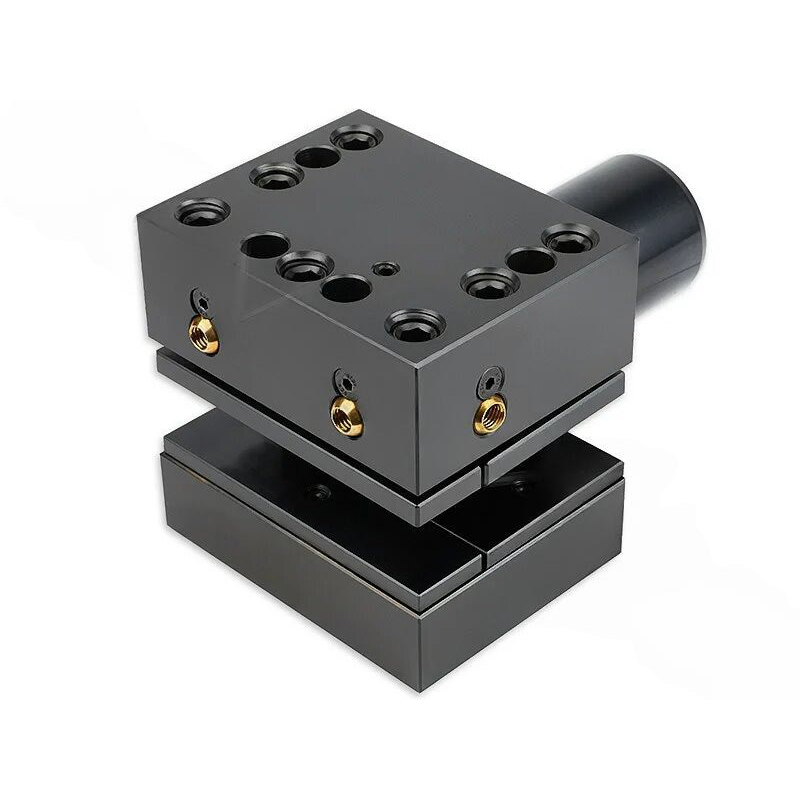

Резцедержатель VDI30 типа D1 — это многопозиционный, квадратный правый держатель, который предназначен для использования с аксиально-радиальными хвостовиками VDI. По своему назначению он соответствует держателям коротких серий C1, C2 и B1 и имеет базовую опорную поверхность, расположенную ниже оси центров (оси вращения шпинделя). Этот инструмент подходит для наружной токарной обработки и торцевого точения. Высота h1 составляет 20/16 мм (с проставкой 16 мм — 20 мм без проставки).
Резец устанавливается пластиной вверх, при этом опорная поверхность резца находится ниже оси центров.
Универсальные оправки типа VDI подходят для различных видов наружной токарной обработки.
Резцедержатель оснащен хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который входит в специальное отверстие револьверной головки станка.
В верхней части корпуса размещены несколько винтов, один из которых с пружиной удерживает прихват в пазе и обеспечивает его плавное перемещение. Также предусмотрено внутреннее отверстие для подвода смазочно-охлаждающей жидкости (СОЖ) в зону резания, с возможностью регулировки направления потока путем поворота шариков.
Вспомогательный инструмент стандарта VDI позволяет оперативно менять и настраивать инструмент, обеспечивая совместимость с любым производителем и взаимозаменяемость.
D1-30x20x60 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
27378,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

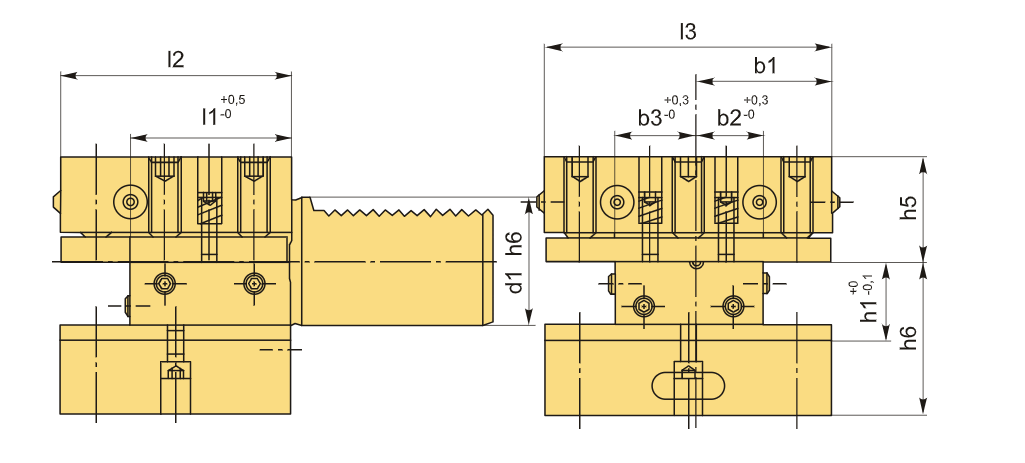

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | — |
| Серия держателя | D1 |
| Тип держателя | Стационарный |
| B1 | 35 мм |
| b2 | 17 мм |
| b3 | 23 мм |
| d1 | 30 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | — мм |
| H1 | 20/16 мм |
| h5 | 28 мм |
| h6 | 38 мм |
| l1 | 42 мм |
| L2 | 60 мм |
| L3 | 76 мм |
| Вес | 2.112 кг |
