C4-60x32x125 держатель инструмента VDI BRIGHT-TOOLS

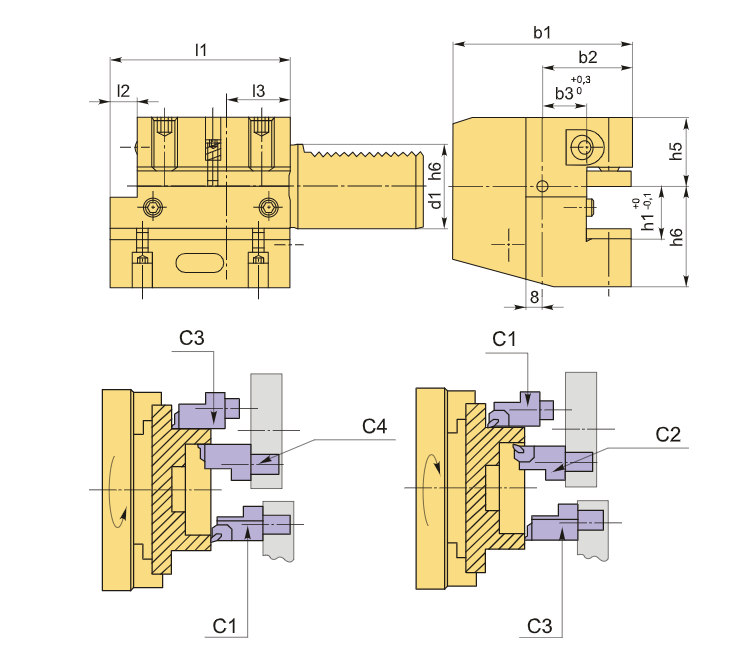

Резцедержатель VDI60 типа C4, аксиальный обратный и левосторонний, предназначен для установки в револьверную головку и используется в наружной токарной обработке, а также для торцевого точения. Его базовая опорная поверхность располагается выше оси центров, что удобно для работы. Высота держателя составляет 32 мм без проставки и 25 мм с проставкой (тип C4 аналогичен C2, но с другим направлением).

Держатель позволяет установить резец с пластины вниз, на опорной поверхности, которая расположена выше оси вращения шпинделя. Аксиальный тип VDI предназначен для выполнения различных операций наружной токарной обработки, таких как цилиндрическая, коническая и контурная обработка. Блоки VDI типа C идеально подходят для работы с канавочными резцами и могут использоваться для создания канавок на торце.

Резцедержатель оснащен хвостовиком DIN 69880 (по стандарту ГОСТ 24900) с зубцами, который надежно фиксируется в специальном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них отвечают за надёжную фиксацию режущего инструмента, а третий — оснащён пружиной и предназначен для удержания прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C4-60x32x125 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 33696,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
