Резцедержатель VDI50 типа C4, аксиальный обратный и левосторонний, предназначен для установки резцов. Его базовая опорная поверхность расположена над осью центров, что соответствует оси вращения шпинделя. Данный держатель используется в револьверных головках для осуществления наружной токарной обработки и торцевого точения. По своей конструкции и предназначению он схож с держателем типа C2, но имеет зеркально отраженную форму. Высота держателя составляет 32 мм без проставки и 25 мм с проставкой.
Основная опорная поверхность для закрепления инструмента размещена вдоль оси хвостовика. Резец устанавливается с пластиной вниз, при этом опорная поверхность резца находится выше оси центров.
Аксиальный тип оправок VDI применяется для различных видов наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки VDI типа C особенно подходят для канавочных резцов, предназначенных для формирования канавок на торце детали.
Резцедержатель оснащен хвостовиком, соответствующим стандарту DIN 69880 (ГОСТ 24900), и фиксируется в специальном отверстии револьверной головки станка.
В нижней части корпуса резцедержателя расположены три винта: два из них отвечают за надёжную фиксацию режущего инструмента, а третий — оснащён пружиной и предназначен для удержания прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.
Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.
C4-50x32x100 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене
22113,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

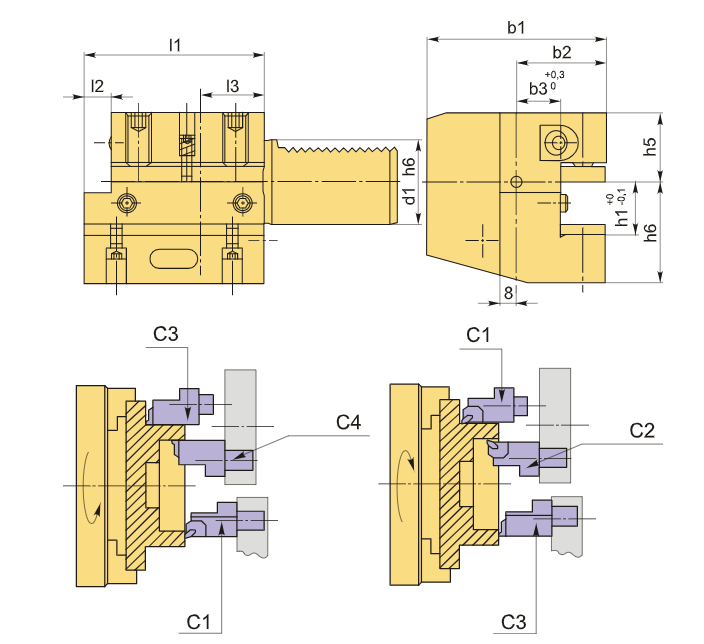

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | Левое |
| Серия держателя | C4 |
| Тип держателя | Стационарный |
| B1 | 105 мм |
| b2 | 55 мм |
| b3 | 30.5 мм |
| d1 | 50 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | — мм |
| H1 | 32/25 мм |
| h5 | 50 мм |
| h6 | 60 мм |
| l1 | 100 мм |
| L2 | 16 мм |
| L3 | 40 мм |
| Вес | 6.520 кг |
