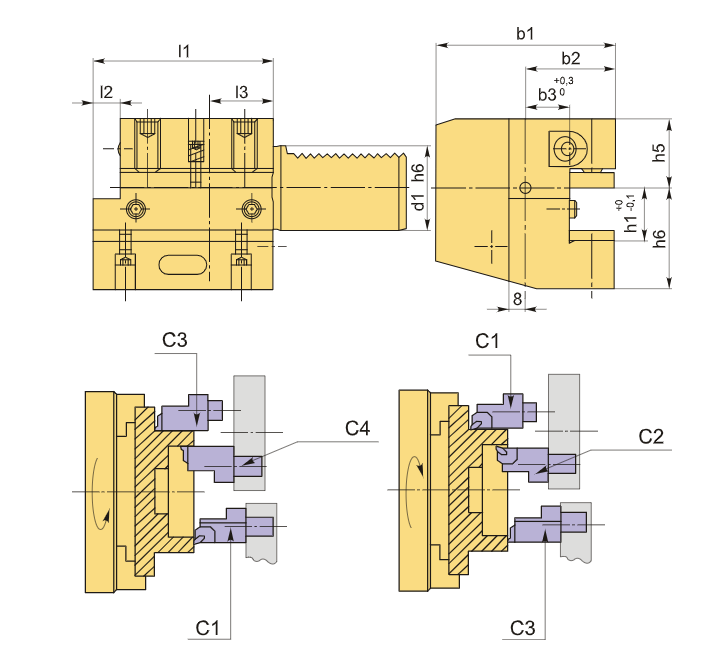

Резцедержатель VDI50 типа C4, с аксиальным обратным механизмом и левосторонним назначением. Основная опорная поверхность находится выше центра осей (оси вращения шпинделя). Это устройство предназначено для установки в револьверную головку с целью выполнения наружной токарной обработки и торцевого точения. Держатель C4 по своим характеристикам подобен C2, однако его конструкция перевернута. Высота h1 составляет 32/25 мм (32 мм без проставки и 25 мм с проставкой).
Опорная поверхность для крепления инструмента расположена вдоль оси хвостовика. Резец фиксируется пластиночной стороной вниз, а его опорная поверхность находится выше центра осей.
Аксиальные оправки VDI используются для различных видов наружной токарной обработки: цилиндрической, конической или контурной. Блоки VDI типа C идеально подходят для установки канавочных резцов, предназначенных для обработки канавок на торцах.
Резцедержатель оборудован хвостовиком DIN 69880 (по стандарту ГОСТ 24900) со зубьями, который устанавливается в специальное отверстие револьверной головки станка.
В нижней части корпуса резцедержателя расположены три винта: два из них отвечают за надёжную фиксацию режущего инструмента, а третий — оснащён пружинным механизмом и служит для удержания прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.
Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.
C4-50x32x100 Держатель инструмента VDI аксиальный перевернутый, левый купить в Екатеринбурге по цене
8410,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.
Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Испол. | Левое |
| Серия держателя | C4 |
| Тип держателя | Стационарный |
| B1 | 105 мм |
| b2 | 55 мм |
| b3 | 30.5 мм |
| d1 | 50 мм |
| D2 | — мм |
| D3 | — мм |
| d4 | — мм |
| H1 | 32/25 мм |
| h5 | 50 мм |
| h6 | 60 мм |
| l1 | 100 мм |
| L2 | 16 мм |
| L3 | 40 мм |
| Вес | 6.520 кг |
