C4-40x25x85 держатель инструмента VDI BRIGHT-TOOLS

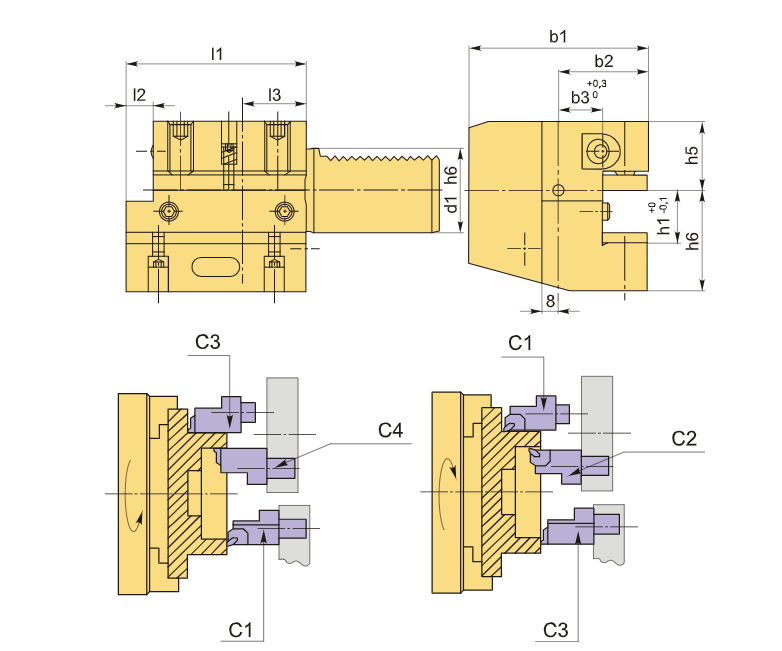

Резцедержатель VDI40 типа C4 представляет собой аксиальный обратный держатель, левостороннего исполнения. Его базовая опорная поверхность находится выше оси центров (оси вращения шпинделя). Данный держатель используется в револьверной головке для внешней токарной обработки и для торцевого точения. Тип C4 выполняет аналогичные функции, как и C2, но в перевернутом варианте. Высота h1 составляет 25/20 мм: 25 мм без проставки и 20 мм с проставкой.

Опорная поверхность для крепления инструмента располагается вдоль оси хвостовика, при этом резец устанавливается пластиной вниз, а его опорная поверхность оказывается выше оси центров.

Аксиальные оправки VDI предназначены для различных видов наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки VDI типа C идеально подходят для работы с канавочными резцами, позволяя обрабатывать канавки на торце.

Резцедержатель оборудован хвостовиком по стандарту DIN 69880 (в соответствии с ГОСТ 24900), который устанавливается в специально предусмотренное отверстие револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C4-40x25x85 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 16322,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
