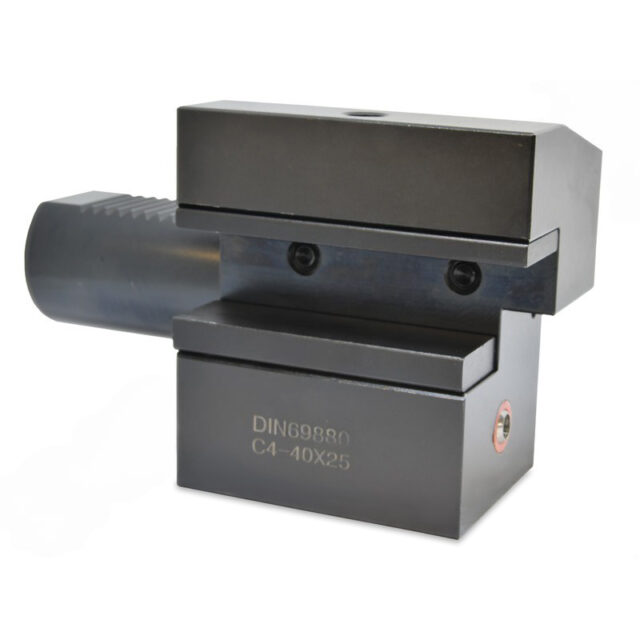

C4-40x25x85 Держатель инструмента VDI аксиальный перевернутый, левый

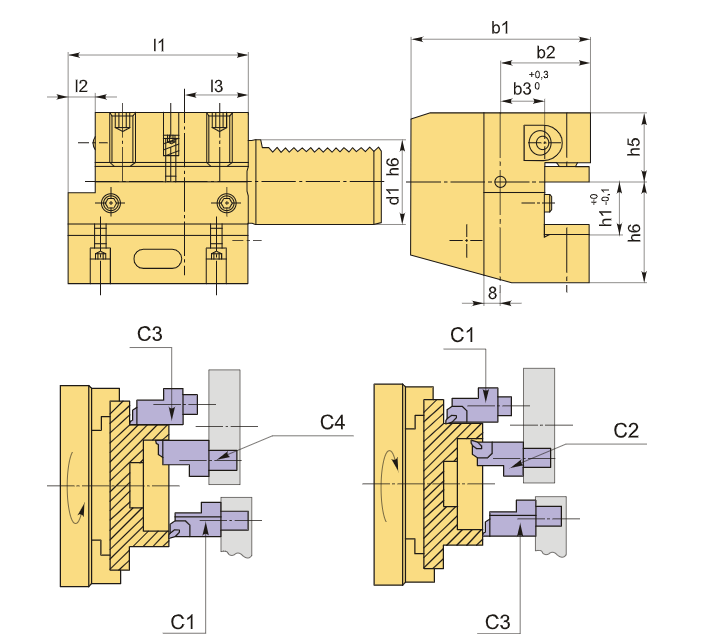

Резцедержатель VDI40 типа C4 представляет собой аксиальный обратный держатель левого исполнения. Он имеет базовую опорную поверхность, находящуюся выше оси центров (оси вращения шпинделя). Этот держатель предназначен для установки в револьверную головку и может использоваться как для наружной токарной обработки, так и для торцевого точения. C4 аналогичен C2 по назначению и конструкции, но выполнен в перевернутом варианте. Высота h1 составляет 25 мм (без проставки) и 20 мм (с проставкой 20 мм).

Базовая опорная поверхность для крепления инструмента расположена вдоль оси хвостовика. Резец устанавливается с пластиной вниз, при этом опорная поверхность над осью центров.

Аксиальный тип держателей VDI применяется для различных операций наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки VDI типа C идеально подходят для канавочных резцов, предназначенных для обрабатывания канавок на торце.

Данный резцедержатель оборудован хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, что позволяет надежно фиксировать его в специальном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C4-40x25x85 Держатель инструмента VDI аксиальный перевернутый, левый купить в Екатеринбурге по цене 8223,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
