C3-60x32x125 держатель инструмента VDI BRIGHT-TOOLS

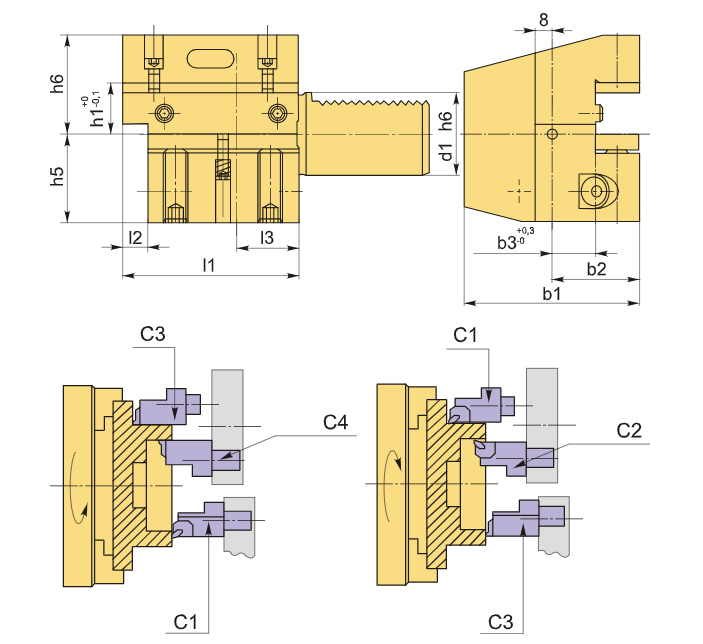

Резцедержатель VDI60 типа C3 является аксиальным обратным устройством с правосторонним расположением. Базовая опорная поверхность находится выше оси центров (оси вращения шпинделя) и предназначена для наружной токарной обработки и торцевого точения. Данный тип держателя C3 имеет аналогичные функции и назначение с типом C1, но выполнен в перевёрнутом виде. Высота h1 составляет 32/25 мм (при наличии проставки 25 мм, без проставки — 32 мм).

Базовая опорная поверхность, предназначенная для крепления инструмента, расположена вдоль оси хвостовика. Резец устанавливается с пластиной вниз, а его опорная поверхность располагается выше оси центров.

Аксиальные оправки VDI используют для разных видов наружной токарной обработки — как для цилиндрических, так и для конических или контурных деталей. Блоки VDI тип C наиболее эффективно подходят для работы с канавочными резцами, предназначенными для создания канавок на торце.

Резцедержатель дополнен хвостовиком DIN 69880 (соответствующим ГОСТ 24900), который устанавливается в специальное отверстие револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них отвечают за надёжную фиксацию режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное скольжение без люфтов.

Дополнительно в конструкции предусмотрено внутреннее канал для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания. Направление струи регулируется простым поворотом шарика, что позволяет точно настроить охлаждение под конкретные условия обработки.

Резцедержатель совместим со вспомогательным инструментом стандарта VDI — это обеспечивает быструю смену и точную настройку оснастки. Универсальность стандарта гарантирует совместимость с оборудованием любого производителя, а также полную взаимозаменяемость компонентов.

C3-60x32x125 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 33696,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
