C3-60x32x125 Держатель инструмента VDI аксиальный перевернутый, правый

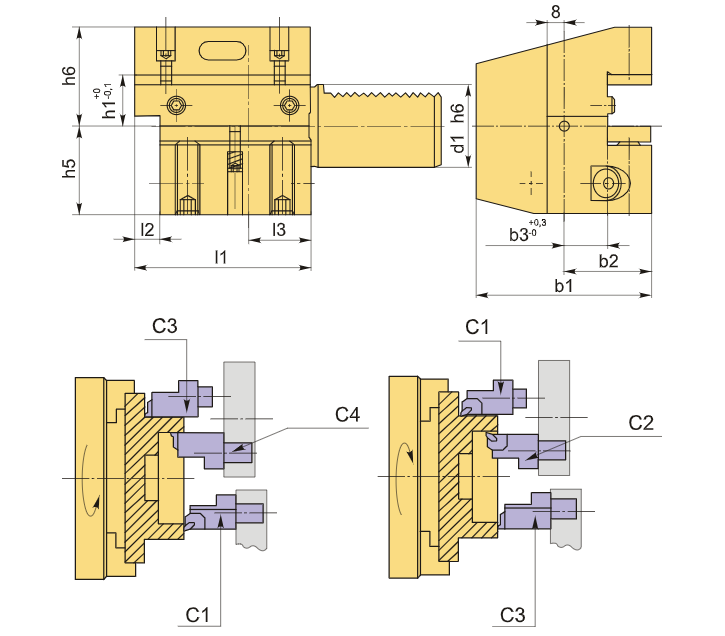

Резцедержатель VDI60 типа C3 является правым аксиальным обратным инструментом. Его базовая опорная поверхность находится выше уровня оси центров (оси шпинделя), что делает его подходящим для выполнения наружной токарной обработки и торцевого точения. Данный держатель C3 по своему назначению и конструкции аналогичен типу C1, но ориентирован в противоположную сторону. Высота h1 составляет 32/25 мм (при наличии проставки 25 мм — 32 мм без проставки).

Опорная поверхность для крепления инструмента ориентирована вдоль оси хвостовика, при этом резец устанавливается пластиной вниз, а его опорная поверхность располагается выше оси центров.

Аксиальные оправки VDI предназначены для разных видов наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки типа C VDI идеальны для использования с канавочными резцами, которые применяются для обработки канавок на торце детали.

Резцедержатель оснащен хвостовиком DIN 69880 (по ГОСТ 24900), который монтируется в специальное отверстие револьверной головки станков.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости длительной настройки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C3-60x32x125 Держатель инструмента VDI аксиальный перевернутый, правый купить в Екатеринбурге по цене 28105,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
