C3-50x32x100 держатель инструмента VDI BRIGHT-TOOLS

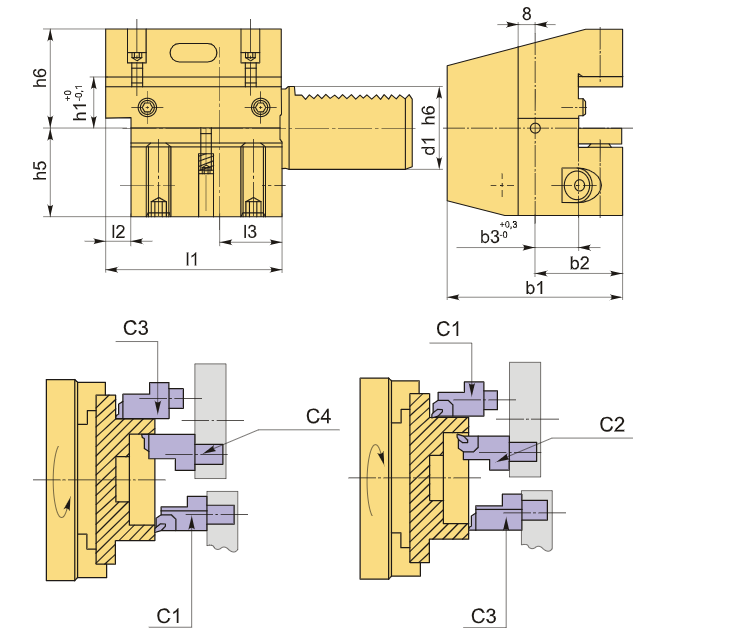

Резцедержатель VDI50 типа C3 — это аксиальный обратный держатель, ориентированный вправо. Его базовая опорная поверхность находится выше оси центров, что соответствует оси вращения шпинделя. Он предназначен для наружной токарной обработки и торцевого точения. По своему принципу и назначению тип C3 аналогичен типу C1, но в перевернутом виде. Высота держателя составляет 32 мм с проставкой (25 мм без проставки).

Оборудование для крепления инструмента расположено вдоль оси хвостовика, что позволяет устанавливать резец пластиной вниз, с опорной поверхностью, находящейся выше оси центров.

Аксиальные оправки VDI подходят для различных видов наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки VDI типа C идеально подходят для применения с канавочными резцами, а также для обработки канавок на торце.

Резцедержатель оснащен хвостовиком стандартов DIN 69880 (по ГОСТ 24900), который фиксируется в специально предназначенном отверстии револьверной головки токарного станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки без необходимости дополнительной подгонки. Такая система универсальна и подходит для оборудования любых производителей, гарантируя полную взаимозаменяемость компонентов.

C3-50x32x100 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 22113,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
