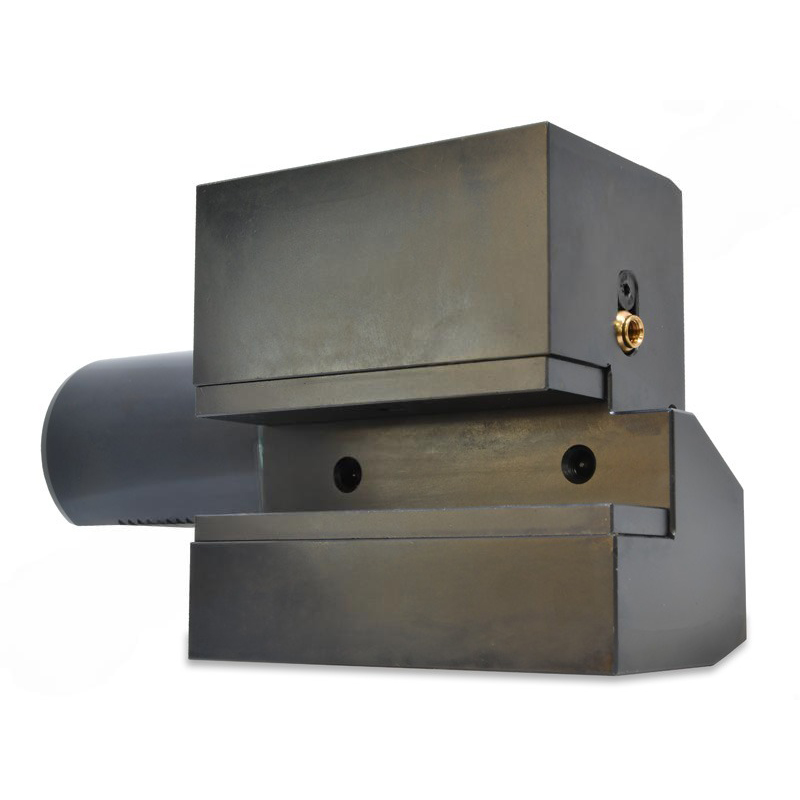

C3-50x32x100 Держатель инструмента VDI аксиальный перевернутый, правый

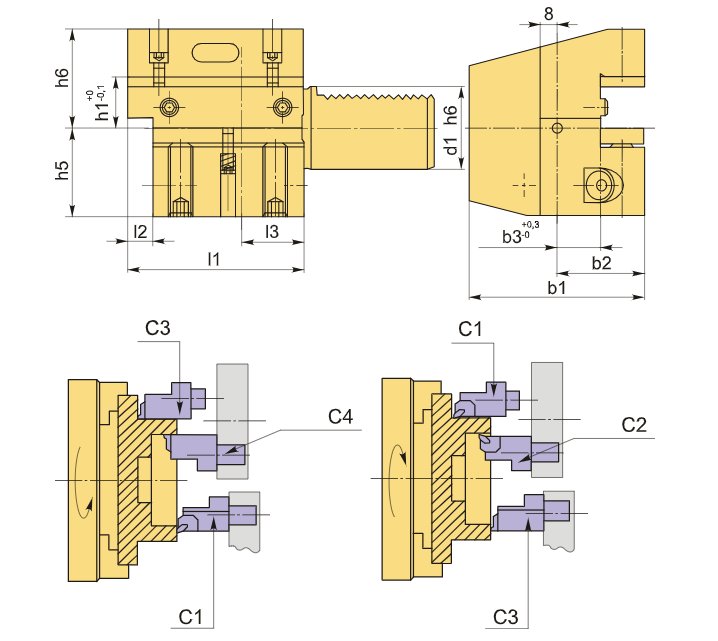

Резцедержатель VDI50 типа C3 – это аксиальный обратный держатель с правосторонним расположением. Базовая опорная поверхность находится выше осей центров, которые представляют собой оси вращения шпинделя. Он предназначен для наружной токарной обработки и торцевого точения. Держатель типа C3 имеет такое же назначение и строение, как и C1, однако он установлен в перевернутом виде. Высота h1 составляет 32 мм с проставкой 25 мм или 25 мм без нее.

Опорная поверхность для крепления инструмента располагается вдоль оси хвостовика, при этом резец устанавливается с пластиной вниз, а опорная поверхность находится выше осей центров.

Аксиальные оправки VDI применяются для различных процедур наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки типа VDI типа C идеально подходят для использования с канавочными резцами, предназначенными для создания канавок на торце.

Резцедержатель оснащен хвостовиком согласно стандарту DIN 69880 (ГОСТ 24900), который фиксируется в специализированном отверстии револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — снабжён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю смену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C3-50x32x100 Держатель инструмента VDI аксиальный перевернутый, правый купить в Екатеринбурге по цене 8955,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
