C3-40x25X85 держатель инструмента VDI BRIGHT-TOOLS

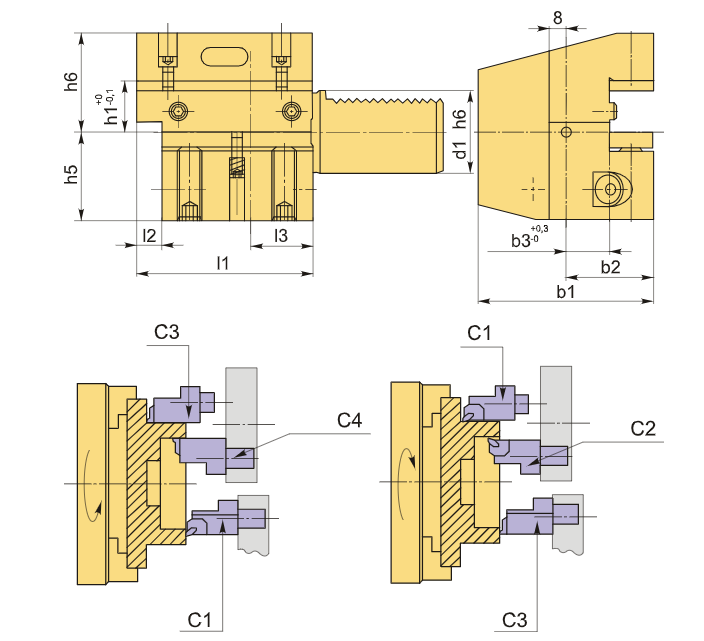

Резцедержатель типа C3 с системой VDI40 представляет собой аксиальный обратный инструмент, ориентированный вправо. Его базовая опорная поверхность располагается выше центра оси вращения шпинделя, что делает его идеальным для наружного точения и торцевой обработки. Держатель C3 имеет такие же характеристики, как и C1, но выполнен в перевернутом варианте. Высота h1 составляет 25 мм без проставки и 20 мм с проставкой в 20 мм.

Опорная поверхность для закрепления резца расположена вдоль оси хвостовика, при этом резец устанавливается с пластины вниз, а его опорная часть находится выше центральной оси.

Аксиальные оправки VDI подходят для различных видов наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки VDI типа C прекрасно подходят для работы с канавочными резцами, предназначенными для создания канавок на торце.

Резцедержатель укомплектован хвостовиком, соответствующим стандарту DIN 69880 (ГОСТ 24900), который устанавливается в специальное отверстие револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C3-40x25X85 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 16322,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
