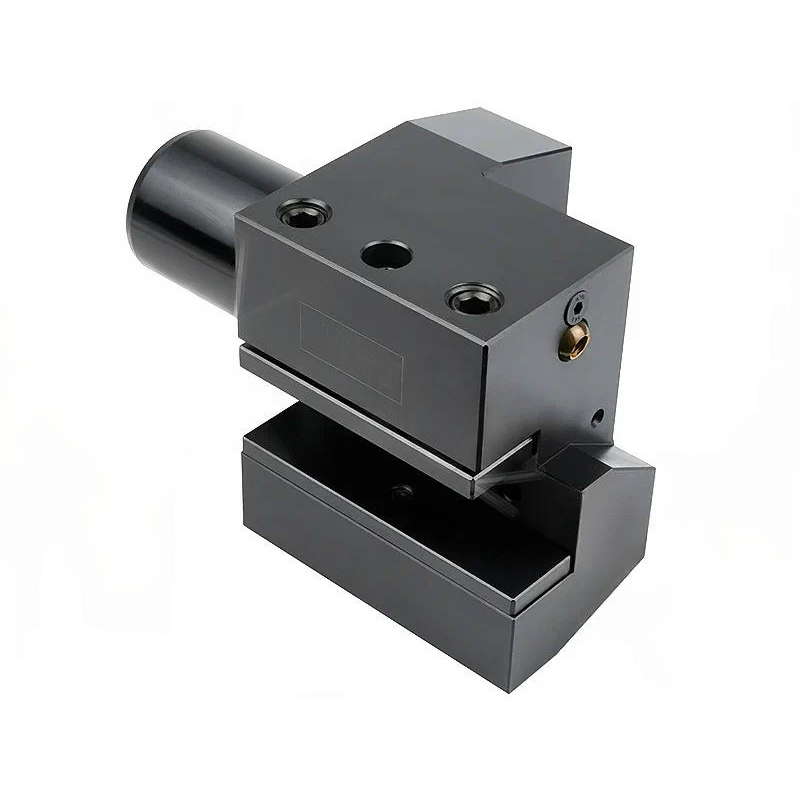

C3-40x25x85 Держатель инструмента VDI аксиальный перевернутый, правый

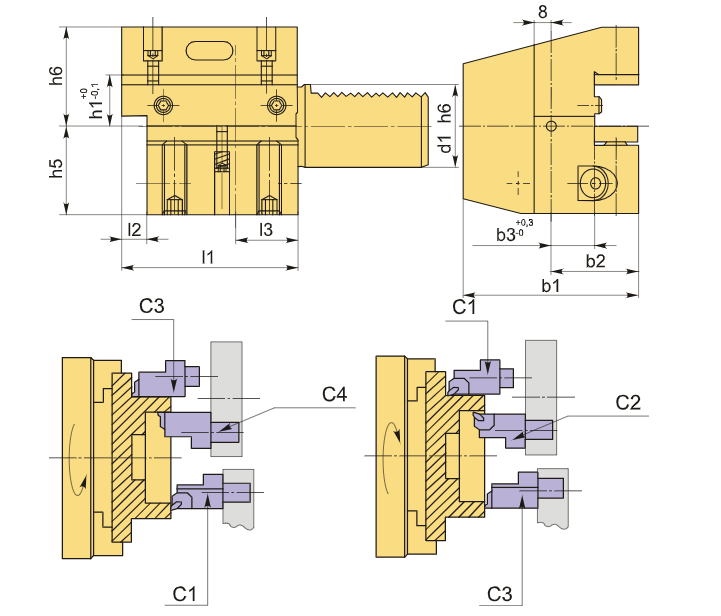

Резцедержатель VDI40 типа C3, аксиального обратного исполнения, правосторонний. Базовая опорная поверхность находится выше оси центров, которая соответствует оси вращения шпинделя. Этот держатель предназначен для установки в револьверную головку и используется как для наружной токарной обработки, так и для торцевого точения. По своему назначению и внешнему виду тип C3 схож с типом C1, но в перевернутом состоянии. Высота h1 составляет 25 или 20 мм (с проставкой – 20 мм, без проставки – 25 мм).

Базовая опорная поверхность для закрепления инструмента расположена вдоль оси хвостовика, при этом резец устанавливается с пластиной вниз, а опорная поверхность самого резца находится выше оси центров.

Аксиальные оправки VDI применяются для различных видов наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки типа C от VDI идеально подходят для установки канавочных резцов, используемых для создания канавок на торце.

Данный резцедержатель укомплектован хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который просто монтируется в специальное отверстие револьверной головки станка.

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая при этом его плавное и точное перемещение. Внутри корпуса предусмотрено специальное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости длительной настройки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C3-40x25x85 Держатель инструмента VDI аксиальный перевернутый, правый купить в Екатеринбурге по цене 8224,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
