C3-30x20x70 держатель инструмента VDI BRIGHT-TOOLS

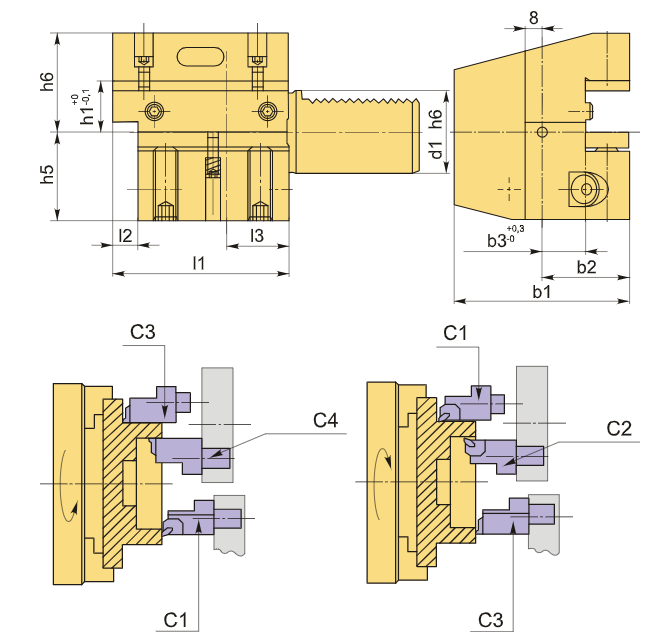

Резцедержатель VDI30 тип C3 представляет собой аксиальный обратный держатель правого направления. Его базовая опорная поверхность расположена выше оси центров, что соответствует оси вращения шпинделя. Этот держатель предназначен для наружной токарной обработки и торцевого точения. Характерное отличие типа C3 от C1 заключается в том, что они являются аналогичными по назначению и конструкции, но C3 выполнен в перевернутом варианте. Высота держателя составляет 20 мм (без проставки) или 16 мм (с проставкой 16 мм).

Базовая опорная поверхность для крепления резца располагается вдоль оси хвостовика. Резец устанавливается таким образом, что его пластина направлена вниз, и опорная поверхность находится выше оси центров.

Аксиальные оправки VDI предназначены для выполнения различных операций по наружной токарной обработке, включая цилиндрическую, коническую и контурную. Блоки VDI типа C идеально подходят для работы с канавочными резцами, используемыми для обработки канавок на торце заготовки.

Резцедержатель оборудован хвостовиком согласно стандарту DIN 69880 (ГОСТ 24900) с зубцами, которые обеспечивают надежное крепление в специализированном отверстии револьверной головки станка

В нижней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая при этом плавное и точное его перемещение. Внутри корпуса предусмотрено специальное отверстие для подачи СОЖ непосредственно в зону резания; направление струи регулируется простым поворотом шарика.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость.

C3-30x20x70 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 13163,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
