C2-50x32x100 Держатель инструмента VDI аксиальный, левый

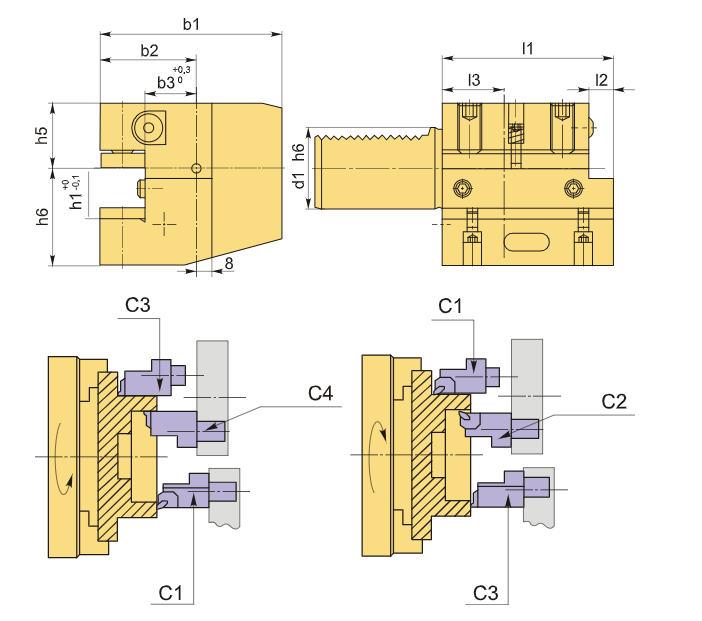

Резцедержатель VDI50 типа C2 аксиального исполнения, левосторонний. Он имеет базовую опорную поверхность, расположенную ниже оси центров, что соответствует оси вращения шпинделя. Этот инструмент предназначен для наружной токарной обработки, а также для торцевого точения. Высота h1 составляет 32/25 мм, где 25 мм – это значение с проставкой, а без нее – 32 мм.

Базовая опорная поверхность для установки инструмента располагается вдоль оси хвостовика. Резец фиксируется с верхней частью пластины, тогда как опорная поверхность резца находится ниже уровня оси центров. Аксиальные оправки VDI применяются для различных видов наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки VDI типа C идеально подходят для использования с канавочными резцами, предназначенными для создания канавок на торцевой стороне.

Резцедержатель оборудован хвостовиком DIN 69880 (ГОСТ 24900), который с помощью зубцов фиксируется в специальном отверстии револьверной головки токарного станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — снабжён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и полностью взаимозаменяема.

C2-50x32x100 Держатель инструмента VDI аксиальный, левый купить в Екатеринбурге по цене 10300,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
