C2-40x25x85 держатель инструмента VDI BRIGHT-TOOLS

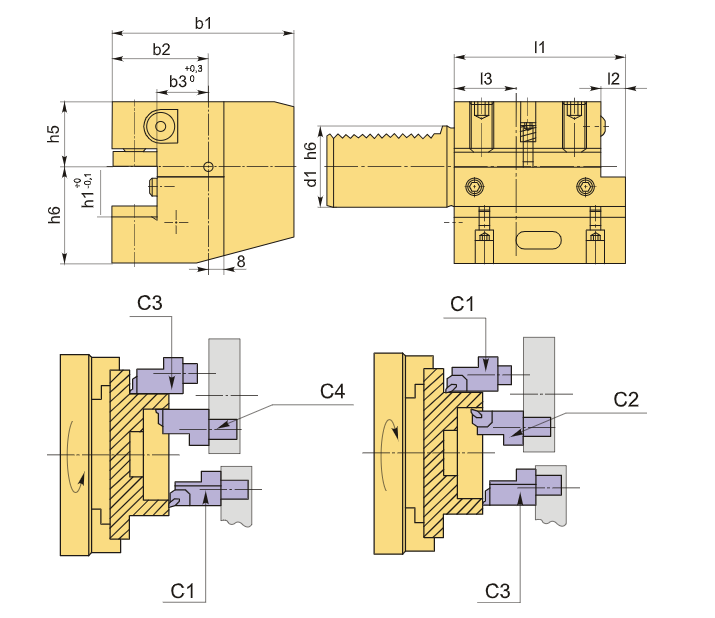

Резцедержатель VDI40 типа C2, аксиальный, левый. Базовая опорная поверхность находится ниже оси центров (оси вращения шпинделя). Предназначен для наружной токарной обработки и торцевого точения. Высота h1 составляет 25/20 мм (при наличии проставки 20 мм, без проставки — 25 мм).

Опорная поверхность для установки инструмента располагается вдоль оси хвостовика. Резец крепится пластиной вверх, при этом опорная поверхность резца находится ниже оси центров. Аксиальные оправки VDI применяются для различных видов наружной токарной обработки — цилиндрической, конической и контурной. Блоки VDI типа C оптимально подходят для резцов, предназначенных для формирования канавок (включая канавки на торце).

Резцедержатель комплектуется хвостовиком стандарта DIN 69880 (ГОСТ 24900) с зубьями, который устанавливается в специальное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них предназначены для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и служит для удержания прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю смену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C2-40x25x85 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 15795,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
