C2-30x20x70 держатель инструмента VDI BRIGHT-TOOLS

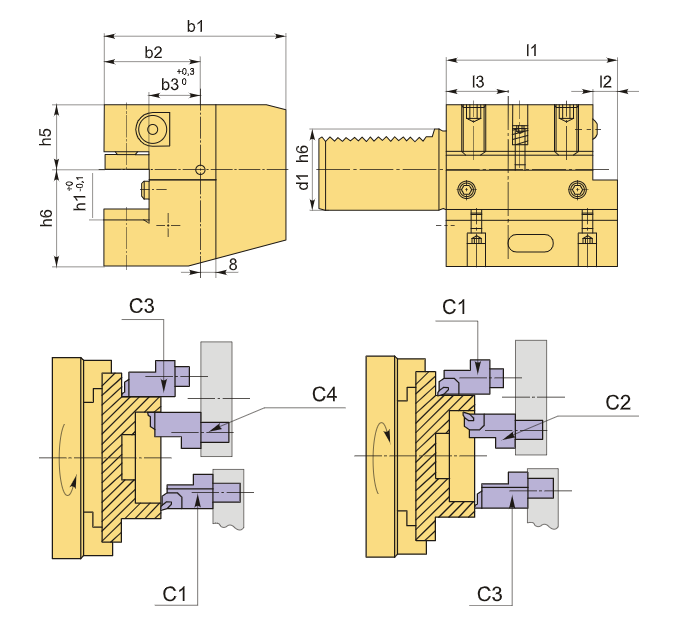

Резцедержатель VDI30 типа C2 с аксиальным расположением и левым исполнением. Базовая опорная поверхность находится ниже оси центров (оси вращения шпинделя). Подходит для наружной токарной обработки и торцевого точения. Высота h1 составляет 20/16 мм (с проставкой 16 мм и без неё — 20 мм).

Опорная поверхность для фиксации инструмента расположена вдоль оси хвостовика. Резец устанавливается с пластиной вверх, при этом опорная поверхность резца оказывается ниже оси центров. Аксиальные оправки VDI предназначены для различных видов наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки VDI типа C являются оптимальными для применения с канавочными резцами (для выполнения канавок на торце).

Резцедержатель имеет хвостовик согласно стандарту DIN 69880 (по ГОСТ 24900) с зубцами, который фиксируется в специальном отверстии револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю и удобную замену оснастки без необходимости длительной настройки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов

C2-30x20x70 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 12110,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
