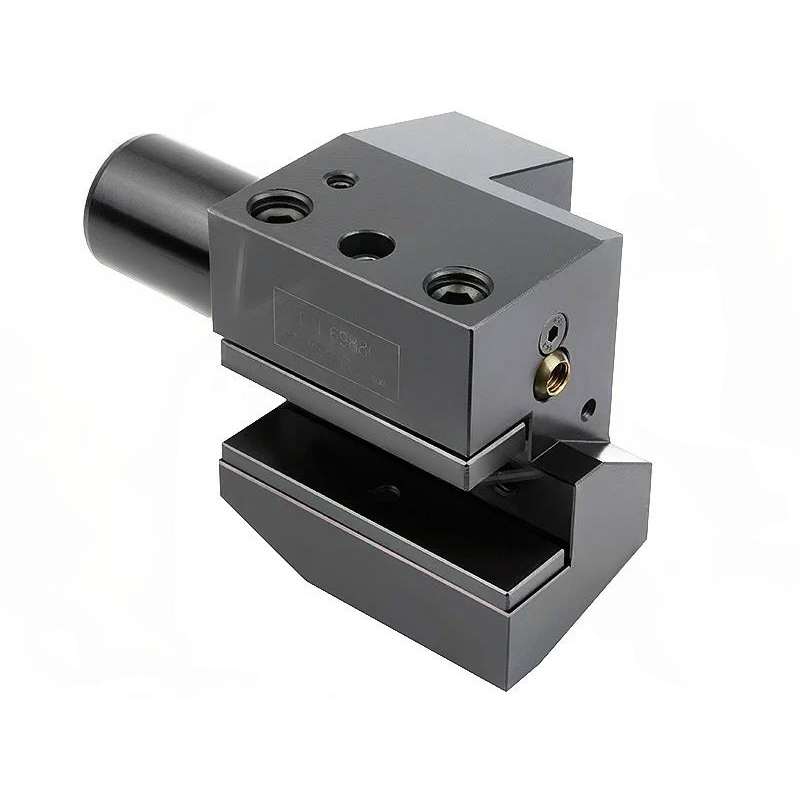

C2-30x20x70 Держатель инструмента VDI аксиальный, левый

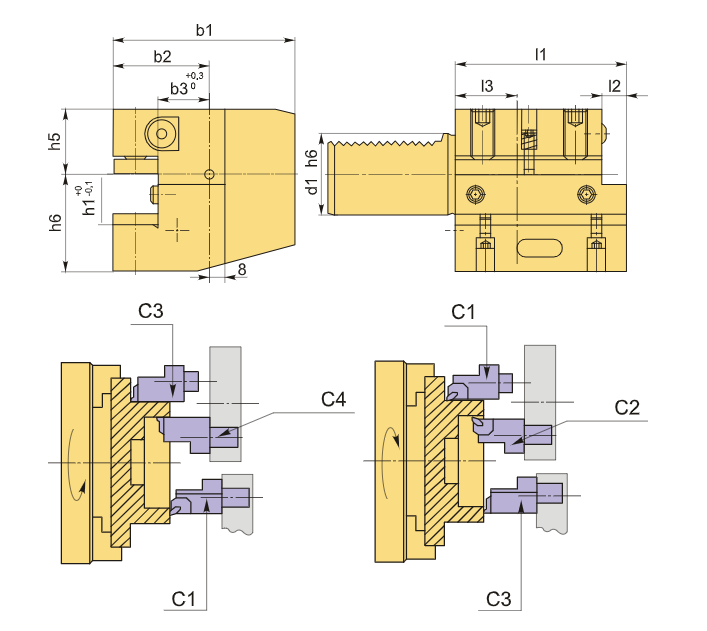

Резцедержатель (оправка для резцов) VDI30 тип C2, аксиального типа, левосторонний. Базовая опорная поверхность находится ниже уровня осей центров (оси вращения шпинделя). Используется в револьверных головках для внешней токарной обработки и торцевого точения. Высота h1 составляет 20/16 мм (при наличии проставки 16 мм, без проставки — 20 мм).

Опорная поверхность для крепления инструмента расположена вдоль оси хвостовика. Резец устанавливается пластины вверх, а его опорная часть находится ниже оси центров. Аксиальные оправки VDI предназначены для различных видов наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки VDI типа C идеально подходят для работы с канавочными резцами (создания канавок на торце).

Резцедержатель укомплектован хвостовиком по стандарту DIN 69880 (ГОСТ 24900) с зубцами, который устанавливается в специальное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно конструкция совместима со вспомогательным инструментом стандарта VDI, что обеспечивает быструю смену и настройку оснастки без необходимости дополнительной подгонки. Такой стандарт гарантирует универсальность — держатели подходят для оборудования любых производителей и полностью взаимозаменяемы.

C2-30x20x70 Держатель инструмента VDI аксиальный, левый купить в Екатеринбурге по цене 7580,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
