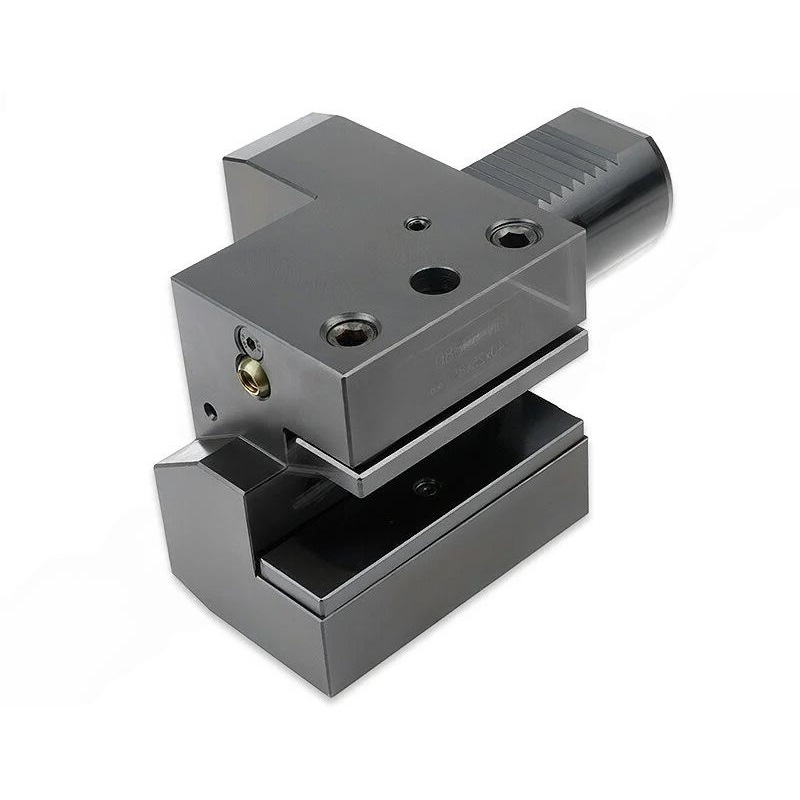

C1-60x32x125 Держатель инструмента VDI аксиальный, правый

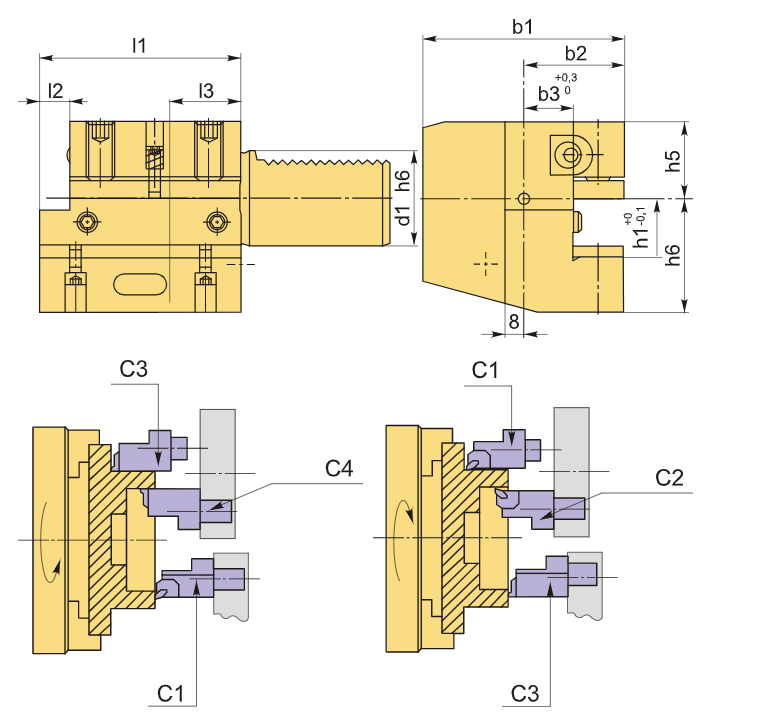

Резцедержатель VDI60 типа C1, аксиального исполнения и правостороннего направления. Базовая опорная поверхность расположена ниже оси центров, которая совпадает с осью вращения шпинделя. Устройство предназначено для наружной токарной обработки и торцевого точения. Высота h1 составляет 32 мм без проставки и 25 мм с проставкой.

Опорная поверхность для крепления инструмента фиксируется вдоль оси хвостовика. Резец устанавливается с пластиной вверх, а опорная поверхность находится ниже оси центров.

Аксиальные оправки VDI предназначены для различных видов наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки VDI типа C особенно подходят для установки канавочных резцов, используемых для создания канавок на торце изделия.

Резцедержатель укомплектован хвостовиком стандарта DIN 69880 (по ГОСТ 24900), который удобно монтируется в специальное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C1-60x32x125 Держатель инструмента VDI аксиальный, правый купить в Екатеринбурге по цене 28105,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
