C1-50x32x100 Держатель инструмента VDI аксиальный, правый

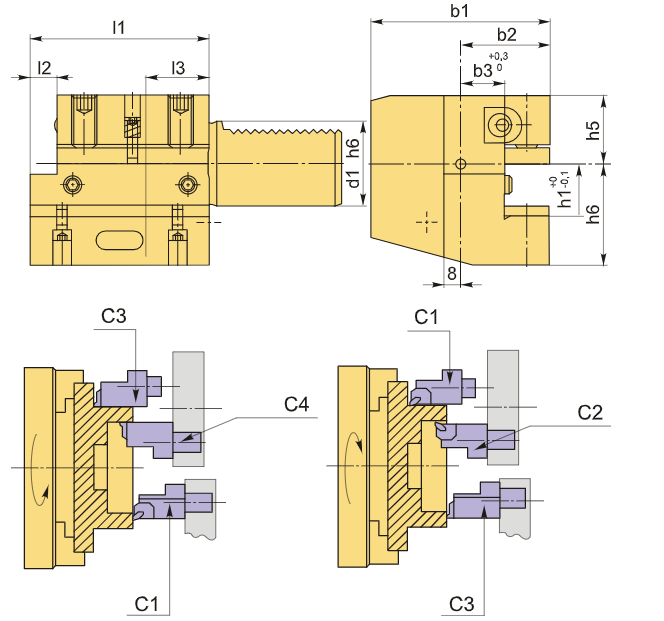

Резцедержатель VDI50 типа C1 является аксиальным правым инструментом. Базовая опорная поверхность данной модели размещена ниже оси центра (оси вращения шпинделя), что делает его идеальным для наружной токарной обработки и торцевого точения. Высота устройства составляет 32 мм без проставки и 25 мм с проставкой.

Опорная поверхность, предназначенная для фиксации инструмента, располагена вдоль оси хвостовика. Установка резца выполняется с пластиной вверх, при этом опорная поверхность находится ниже оси центра.

Аксиальные оправки VDI предназначены для различных видов наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки типа C VDI наиболее подходящие для канавочных резцов, используемых для обработки канавок на торцах.

Этот резцедержатель укомплектован хвостовиком DIN 69880 (по стандарту ГОСТ 24900), который фиксируется в специальном отверстии револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружиной и отвечает за удержание прихвата в пазу, обеспечивая при этом его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю смену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C1-50x32x100 Держатель инструмента VDI аксиальный, правый купить в Екатеринбурге по цене 8955,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
