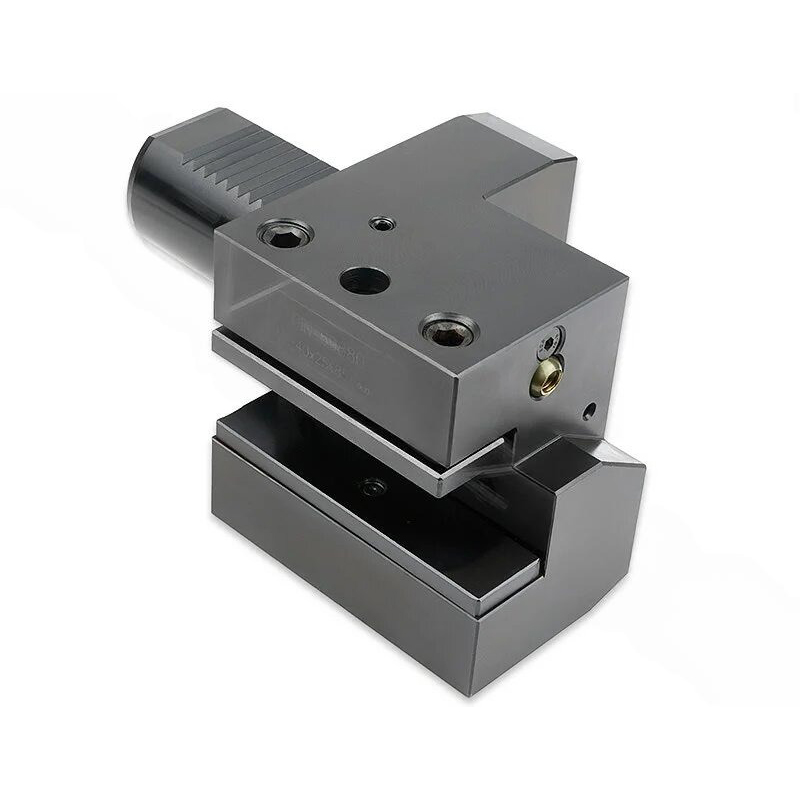

C1-40x25X85 держатель инструмента VDI BRIGHT-TOOLS

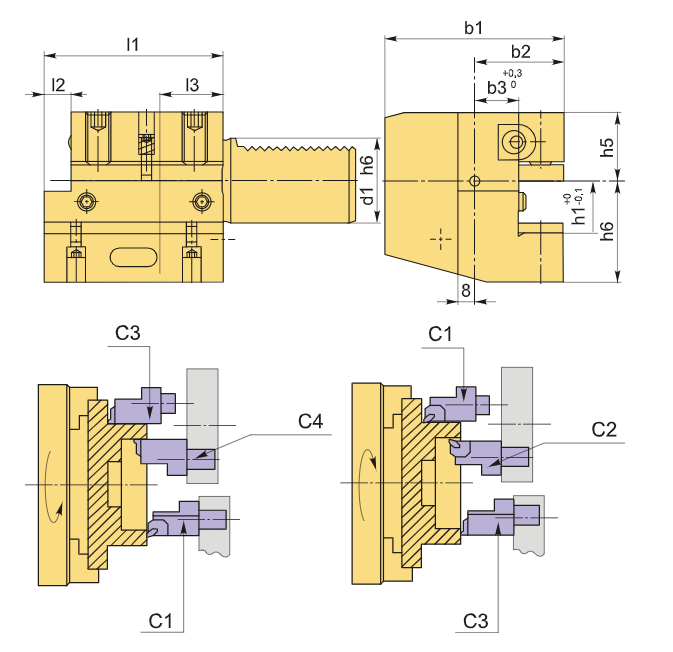

Резцедержатель VDI40 типа C1, аксиального исполнения и правого направления. Базовая опорная поверхность находится ниже оси центров (оси вращения шпинделя), что делает этот инструмент идеальным для наружной токарной обработки и торцевого точения. Высота h1 составляет 25 мм без проставки и 20 мм с проставкой.

Базовая поверхность для крепления инструмента располагается вдоль оси хвостовика. Резец устанавливается с пластиной вверх, а опорная поверхность находится ниже оси центров.

Аксиальные оправки типа VDI предназначены для выполнения различных видов наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки VDI типа C идеально подходят для работы с канавочными резцами, предназначенными для канавок на торцах.

Резцедержатель комплектуется хвостовиком DIN 69880 (по ГОСТ 24900) с зубцами, который монтируется в специальное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая система универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C1-40x25X85 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 15795,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
