C1-40x25x85 Держатель инструмента VDI аксиальный, правый

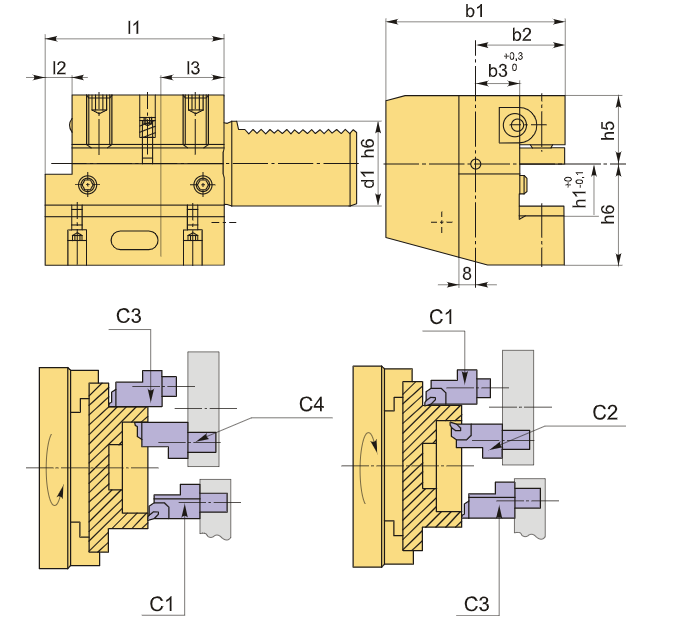

Резцедержатель VDI40 типа C1, аксиального исполнения и правой ориентации. Базовая опорная поверхность находится ниже осей центров (оси вращения шпинделя), что делает его идеальным для наружной токарной обработки и торцевого точения. Высота h1 составляет 25/20 мм (с проставкой 20 мм – 25 мм без проставки).

Опорная поверхность для крепления инструмента расположена вдоль оси хвостовика. Резец устанавливается с пластиной вверх, при этом опорная поверхность резца располагается ниже оси центров.

Аксиальный тип резцедержателей VDI предназначен для выполнения разнообразных операций наружной токарной обработки, включая цилиндрическую, коническую и контурную. Блоки VDI типа C особенно хорошо подходят для установки канавочных резцов, используемых для обработки канавок на торце деталей.

Данный резцедержатель выполнен с хвостовиком DIN 69880 (по ГОСТ 24900) с зубцами, который монтируется в специальное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них отвечают за надёжную фиксацию режущего инструмента, а третий — оснащён пружинным механизмом и предназначен для удержания прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C1-40x25x85 Держатель инструмента VDI аксиальный, правый купить в Екатеринбурге по цене 8223,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
