C1-30x20x70 держатель инструмента VDI BRIGHT-TOOLS

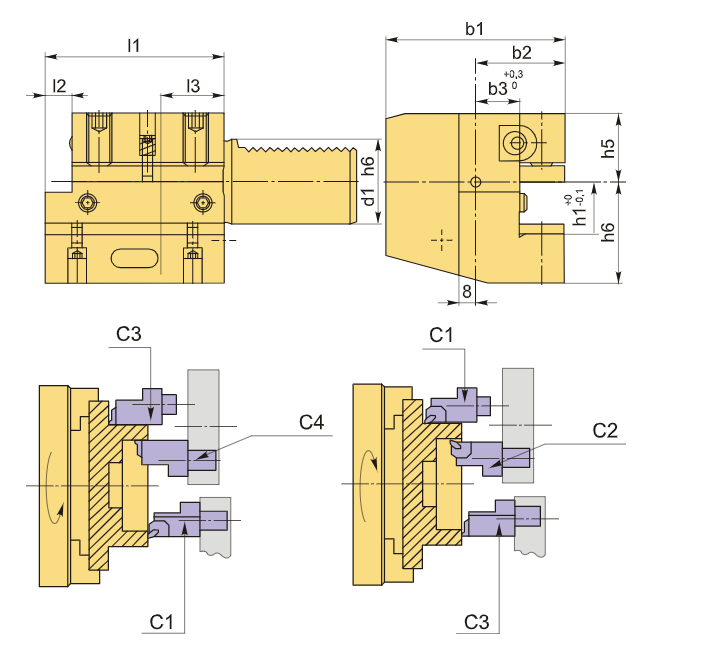

Резцедержатель VDI30 типа C1, аксиального исполнения, с правосторонней ориентацией. Базовая опорная поверхность располагается ниже оси центров, которая совпадает с осью вращения шпинделя. Этот инструмент предназначен для наружной токарной обработки и торцевого точения. Высота h1 составляет 20/16 мм (20 мм с проставкой и 16 мм без неё).

Базовая опорная поверхность, предназначенная для крепления инструмента, расположена вдоль оси хвостовика. Резец устанавливается с пластиной вверх, а его опорная поверхность находится ниже оси центров.

Аксиальные резцедержатели VDI применяются в различных наружных токарных процессах, включая цилиндрическую, коническую и контурную обработку. Блоки типа VDI C идеально подходят для установки канавочных резцов, предназначенных для создания канавок на торцевых поверхностях.

Резцедержатель оснащён хвостовиком, соответствующим стандарту DIN 69880 (ГОСТ 24900), который монтируется в специализированное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — снабжён пружиной и отвечает за удержание прихвата в пазу, обеспечивая его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарика.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C1-30x20x70 держатель инструмента VDI BRIGHT-TOOLS купить в Екатеринбурге по цене 12110,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
