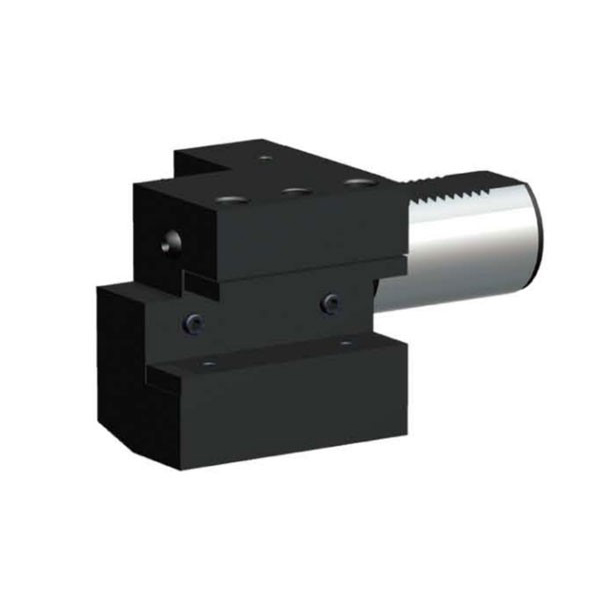

C1-30x20x70 Держатель инструмента VDI аксиальный, правый

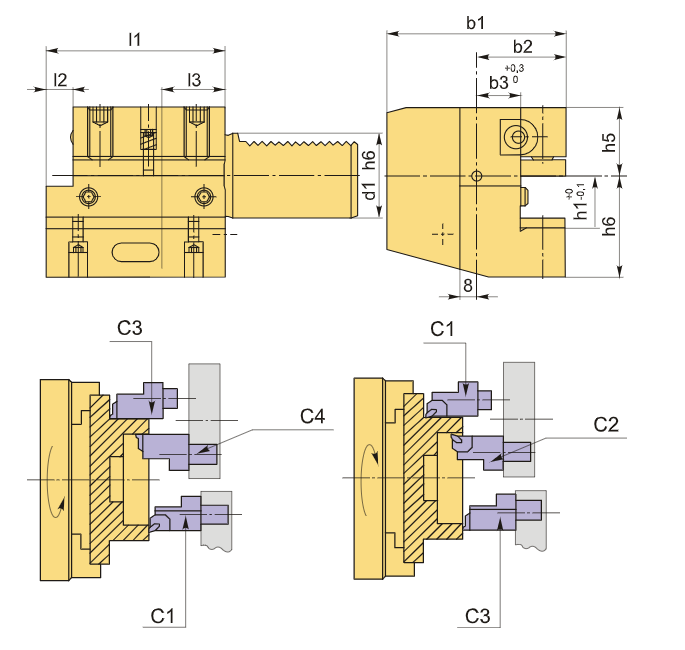

Резцедержатель VDI30 типа C1, аксиальный, правого исполнения. Базовая опорная поверхность располагается ниже оси центров (осевой линии вращения шпинделя). Эти держатели предназначены для установки в револьверную головку, используемую для внешней токарной обработки и торцевого точения. Высота h1 составляет 20/16 мм (с проставкой 16 мм — 20 мм без проставки).

Опорная поверхность для крепления инструмента располагается вдоль оси хвостовика. Резец монтируется пластиной вверх, при этом опорная поверхность располагается ниже оси центров.

Аксиальные оправки VDI подходят для различных видов внешней токарной обработки, включая цилиндрическую, коническую и контурную. Держатели VDI типа C идеально подходят для канавочных резцов, позволяя производить канавки на торцевой стороне.

Резцедержатель имеет хвостовик согласно стандарту DIN 69880 (ГОСТ 24900) с зубцами, что обеспечивает его надежную установку в специальное отверстие револьверной головки станка.

В верхней части корпуса резцедержателя расположены три винта: два из них служат для надёжной фиксации режущего инструмента, а третий — оснащён пружинным механизмом, который удерживает прихват в пазу и обеспечивает его плавное и точное перемещение. Внутри корпуса предусмотрено сквозное отверстие для подачи смазочно-охлаждающей жидкости (СОЖ) непосредственно в зону резания; направление струи регулируется простым поворотом шарикового элемента.

Дополнительно резцедержатель совместим со вспомогательным инструментом стандарта VDI, что обеспечивает быструю замену и настройку оснастки. Такая конструкция универсальна — подходит для оборудования любых производителей и гарантирует полную взаимозаменяемость компонентов.

C1-30x20x70 Держатель инструмента VDI аксиальный, правый купить в Екатеринбурге по цене 6957,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
