Фрезерная оправка Weldon BT50-SLA16-100 выполнена под конус MAS403 BT50 и предназначена для надёжного крепления инструмента с цилиндрическим хвостовиком диаметром 16 мм, оснащённым боковой лыской (тип хвостовика — Weldon). Совместима с инструментами, соответствующими стандартам DIN 1835-B и DIN 6535-HB.
Конструкция включает один центральный зажимной винт с внутренним шестигранником, который при затяжке упирается в лыску хвостовика, обеспечивая точную фиксацию и предотвращая проворачивание инструмента. Длина вылета от базовой поверхности шпинделя — 100 мм. Точность центрирования подтверждается минимальным радиальным биением: ≤ 0,005 мм.
Особенности патронов Weldon-типа (серия BT-SL):
- Отличаются повышенной жёсткостью по сравнению с цанговыми аналогами, что особенно важно при тяжелых фрезерных операциях.
- Просты в обращении: замена инструмента требует только ослабления/затяжки винта.
- Оптимальны для инструментов с крупными хвостовиками, однако каждый диаметр хвостовика требует отдельного патрона — это ограничивает их универсальность. В отличие от них, цанговые патроны за счёт сменных цанг позволяют работать с инструментом различных диаметров в рамках одного корпуса.
Дополнительные характеристики:
- Исполнение AD — предусмотрено осевое сквозное отверстие для подачи СОЖ непосредственно в зону резания.
- Динамическая балансировка соответствует классу G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких оборотах без вибраций.
BT50-SLA16-100 (AD G6.3) патрон MAS 403 Weldon BRIGHT-TOOLS купить в Екатеринбурге по цене
8234,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

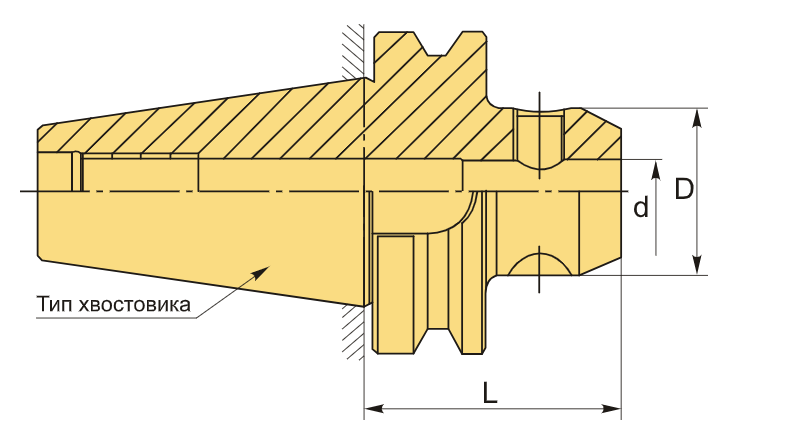

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-SL Weldon |
| Назначение | Weldon |
| Посадочный диаметр | 16 |
| Диаметр, D | 16 мм |
| Длина, L | 100 мм |
| Тип хвостовика | BT50 |
| Вес | 4.456 кг |
