BT50-SL25-160 патрон MAS 403 Weldon

Фрезерная оправка Weldon BT50-SL25-160

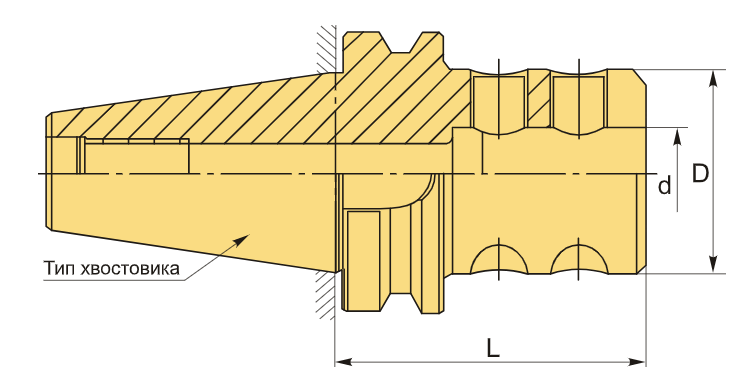

Конус по стандарту MAS403 (BT50), предназначена для зажима инструмента с цилиндрическим хвостовиком, оснащённым боковой лыской — в соответствии с DIN 1835-B и DIN 6535-HB. Внутренний диаметр зажимного отверстия — 25 мм. Конструкция включает два зажимных винта с шестигранным приводом, которые, упираясь в лыску инструмента, обеспечивают надёжную фиксацию и точное центрирование. Вылет от базовой поверхности шпинделя — 160 мм, радиальное биение не превышает 0,005 мм.

Особенности патрона Weldon BT-SL
Патроны типа Weldon применяются при работе с инструментом, имеющим хвостовики с прямой лыской (Weldon-шпонкой). Фиксация достигается за счёт винтового прижима к лыске, что исключает проворот под нагрузкой. Такая система отличается повышенной жёсткостью по сравнению с цанговыми зажимами и особенно эффективна при обработке тяжёлыми режимами резания или использовании инструмента крупного диаметра.

Однако следует учитывать: каждый патрон Weldon рассчитан на один конкретный диаметр хвостовика — при смене инструмента с иным диаметром требуется соответствующая оправка. В этом смысле цанговые патроны обладают большей универсальностью, позволяя зажимать инструмент в диапазоне размеров одной цангой.

Конструктивные исполнения и балансировка

• Исполнение AD — предусматривает подачу СОЖ через осевое сквозное отверстие в корпусе.
• Исполнение AD/B — дополнительно обеспечивает подачу охлаждающей жидкости через отверстия во фланце.
  Все варианты динамически сбалансированы до класса G6.3 при 15 000 об/мин, что гарантирует стабильную работу на высоких оборотах и минимизирует вибрации.

BT50-SL25-160 патрон MAS 403 Weldon купить в Екатеринбурге по цене 5349,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании СИЗ-Инструмент.Ру.

Технические характеристики:
