BT50-SL18-80 патрон MAS 403 Weldon

Фрезерная оправка Weldon BT50-SL18-80

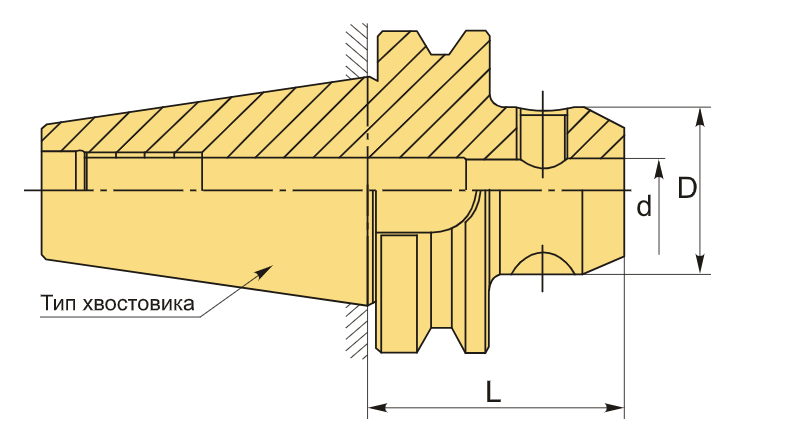

Конус по стандарту MAS403 BT50. Внутреннее отверстие диаметром 18 мм предназначено для установки фрез и другого инструмента с цилиндрическим хвостовиком, оснащённым продольной лыской (тип Weldon), в соответствии со стандартами DIN 1835-B и DIN 6535-HB. Фиксация инструмента обеспечивается единым зажимным винтом с шестигранным приводом, который упирается в лыску хвостовика, гарантируя надёжную и точную посадку.

Вылет — 80 мм от торца шпинделя. Радиальное биение не превышает 0,005 мм, что обеспечивает высокую точность обработки.

Особенности патронов Weldon BT-SL:
Патроны типа Weldon обеспечивают жёсткую и надёжную фиксацию инструмента за счёт прямого контакта зажимного винта с лыской хвостовика. Эта конструкция исключает проворот инструмента даже при значительных нагрузках. По сравнению с цанговыми патронами, Weldon-патроны обладают повышенной жёсткостью и проще в обслуживании. Их преимущественно применяют для инструментов с крупными хвостовиками (обычно от 10 мм и выше).

Следует учитывать: каждый диаметр хвостовика требует соответствующего патрона (например, SL16, SL20 и т.д.), что ограничивает универсальность по сравнению с цанговыми системами, способными охватывать несколько размеров в одном зажиме.

Варианты исполнения и балансировка:

• Исполнение AD — подача СОЖ через центральное сквозное отверстие.
• Исполнение AD/B — подача СОЖ как через отверстие, так и через каналы во фланце.
• Класс балансировки: G6.3 при 15 000 об/мин, что позволяет использовать патрон на высоких скоростях без дополнительной динамической балансировки.

BT50-SL18-80 патрон MAS 403 Weldon купить в Екатеринбурге по цене 5349,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
