BT50-SL10-63 патрон MAS 403 Weldon

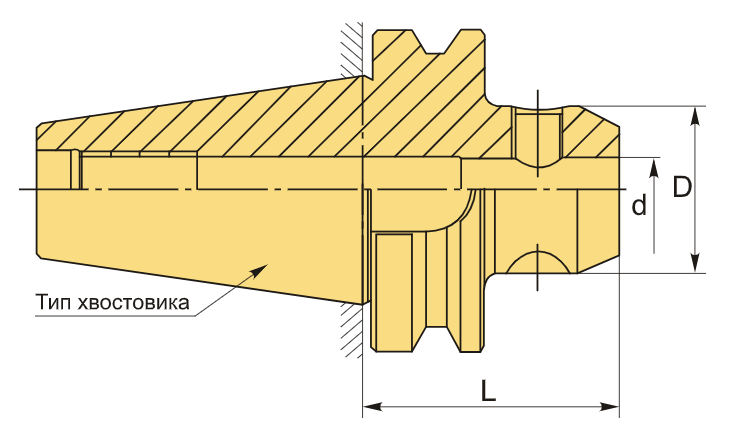

Фрезерная оправка Weldon BT50-SL10-63 (конус MAS403 BT50)
Предназначена для крепления фрез и другого инструмента с цилиндрическим хвостовиком, оснащённым боковой лыской (по стандартам DIN 1835-B и DIN 6535-HB). Внутренний диаметр зажимного отверстия — 10 мм. Фиксация инструмента осуществляется с помощью одного винта с шестигранным приводом, который упирается в лыску, обеспечивая надёжную и точную посадку.

Рабочий вылет от базовой поверхности шпинделя — 63 мм. Точность оправки подтверждается минимальным радиальным биением — не более 0,005 мм.

Особенности конструкции и применения
Оправки типа Weldon отличаются высокой жёсткостью и стабильностью зажима по сравнению с цанговыми аналогами, что особенно важно при обработке с большими нагрузками. Простота конструкции делает их удобными в эксплуатации, а механическая фиксация — надёжной даже при работе с инструментами крупного диаметра.

Вместе с тем, каждый патрон Weldon рассчитан на строго определённый диаметр хвостовика, поэтому при смене инструмента может потребоваться замена оправки. В этом плане цанговые патроны обладают большей универсальностью.

Варианты исполнения и характеристики

• Тип AD — подача СОЖ через осевое сквозное отверстие.
• Тип AD/B — подача СОЖ как через осевое отверстие, так и через каналы во фланце.
• Балансировка выполнена по классу G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких оборотах.

BT50-SL10-63 патрон MAS 403 Weldon купить в Екатеринбурге по цене 5349,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
