BT50-SL08-100 патрон MAS 403 Weldon

Фрезерная оправка Weldon BT50-SL08-100

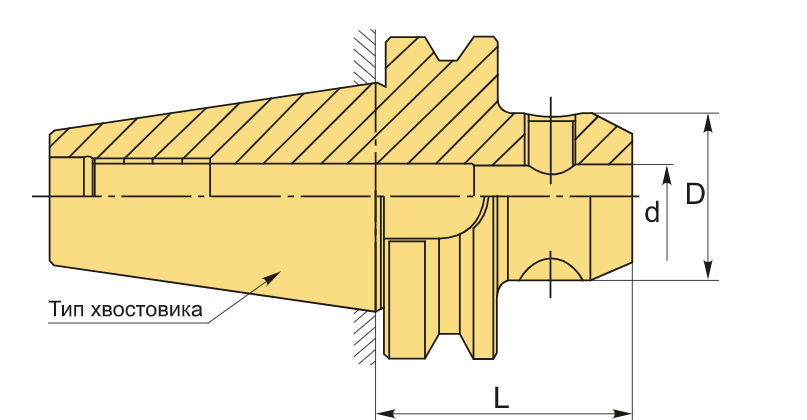

Конус по стандарту MAS403 BT50. Внутреннее отверстие диаметром 8 мм предназначено для зажима инструмента с цилиндрическим хвостовиком, имеющим продольную лыску (тип Weldon), в соответствии с нормами DIN 1835-B и DIN 6535-HB. Фиксация осуществляется одним центральным винтом. Вылет от базового торца шпинделя — 100 мм, точность биения — не более 0,005 мм.

Особенности патрона Weldon BT-SL
Конструкция обеспечивает высокую точность центрирования и надёжную фиксацию инструмента за счёт прижима зажимного винта (с шестигранным приводом) к боковой лыске хвостовика. Такая система исключает проворот инструмента даже при значительных нагрузках.

Преимущества и ограничения
Патроны Weldon отличаются повышенной жёсткостью по сравнению с цанговыми аналогами, просты в обслуживании и особенно эффективны при работе с инструментом крупного диаметра. Однако каждый патрон рассчитан на строго определённый диаметр хвостовика — для смены инструмента с другим размером требуется соответствующая оправка. В этом плане цанговые системы обеспечивают большую универсальность.

Варианты исполнения и характеристики

• Исполнение AD — подача СОЖ через осевое отверстие.
• Исполнение AD/B — подача СОЖ как через осевое отверстие, так и через фланец.
• Балансировка: класс точности G6.3 при частоте вращения до 15 000 об/мин.

BT50-SL08-100 патрон MAS 403 Weldon купить в Екатеринбурге по цене 5349,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
