Фрезерная оправка BT50-MTB4-70 предназначена для установки режущего инструмента с хвостовиком конуса Морзе № 4 (КМ4) в шпиндель с конусом MAS403 BT50. Оправка оснащена внутренней резьбой для фиксации инструмента с помощью специального тягового болта (входит в комплект), что обеспечивает надёжную посадку в соответствии с требованиями стандарта DIN 228-1, тип B.
Конструктивные особенности:
- Длина вылета от базовой поверхности шпинделя — 70 мм;
- Радиальное биение — не более 0,005 мм, что гарантирует высокую точность обработки;
- Применяется в основном для закрепления фрез, оснащённых конусом Морзе.
В отличие от систем с выбивным (выталкивающим) механизмом, здесь фиксация инструмента осуществляется посредством винтового соединения — болт вкручивается в хвостовик КМ4 и стягивает его с конусом оправки, обеспечивая усиленную удерживаемость и стабильность при работе.
Дополнительные опции:
- Модификация AD/B — предусматривает подачу СОЖ через осевое сквозное отверстие и фланцевое соединение;
- Динамическая балансировка: G6.3 при 12 000 об/мин или G2.5 при 25 000 об/мин, в зависимости от режима эксплуатации.
BT50-MTB4-70 патрон MAS 403 с резьбой для инструмента с конусом Морзе №4 купить в Екатеринбурге по цене
4581,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

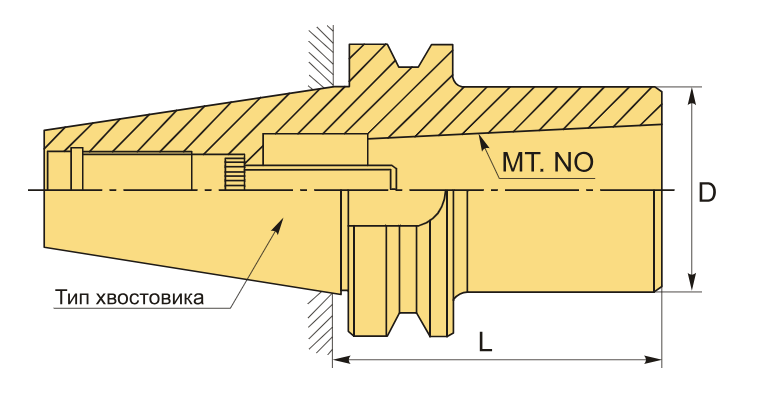

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTB Морзе с резьбой |
| Конус Морзе | MTB4 |
| Назначение | Под Морзе с резьбой |
| Диаметр, D | 48 мм |
| Длина, L | 70 мм |
| Тип хвостовика | BT50 |
| Вес | 3.812 кг |
