Фрезерная оправка BT50–MTB3–95 предназначена для установки инструментов с хвостовиком конуса Морзе № 3 (КМ3) в шпиндель с конусом MAS 403 BT50. Конструкция соответствует стандарту DIN 228-1, тип B, и обеспечивает требуемое тяговое усилие при зажиме.
Длина вылета (расстояние от базовой плоскости фланца до торца оправки) — 95 мм. Точность центрирования высокая: радиальное биение не превышает 5 мкм (0,005 мм).
Крепление инструмента осуществляется не выталкивающим механизмом (как в оправках с выколоткой), а посредством специального тягового болта с резьбой, который вворачивается в хвостовик инструмента. Болт входит в комплект поставки.
Оправка оснащена опцией AD/B: подача СОЖ возможна как через осевое сквозное отверстие, так и через боковое отверстие во фланце.
Балансировка — по классу G6.3 при 12 000 об/мин или G2.5 при 25 000 об/мин, в зависимости от режима эксплуатации.
Основное применение — закрепление фрез, развёрток, зенкеров и других инструментов с конусом Морзе № 3 на фрезерных и расточных станках с ЧПУ.
BT50-MTB3-95 патрон MAS 403 с резьбой для инструмента с конусом Морзе №3 купить в Екатеринбурге по цене
4582,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

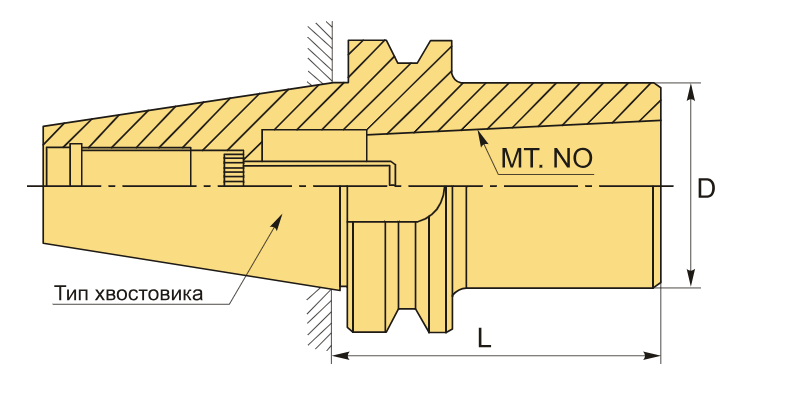

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTB Морзе с резьбой |
| Конус Морзе | MTB3 |
| Назначение | Под Морзе с резьбой |
| Диаметр, D | 40 мм |
| Длина, L | 95 мм |
| Тип хвостовика | BT50 |
| Вес | 4.200 кг |
