Фрезерная оправка BT50–MTB3–95 предназначена для установки инструментов с хвостовиком конуса Морзе №3 (КМ3) в шпиндель с конусом MAS403 BT50.
Ключевые характеристики:
- Рабочий вылет от базовой поверхности шпинделя — 95 мм;
- Точность центровки — радиальное биение не более 0,005 мм;
- Тяговое усилие соответствует стандарту DIN 228-1, тип B;
- Крепление инструмента осуществляется через внутреннюю резьбу с помощью специального стяжного болта (входит в комплект поставки);
- СОЖ через оправку не подаётся;
- Динамическая балансировка — класс G6.3.
Особенность конструкции:
В отличие от оправок с выталкивателем (выколоткой), здесь инструмент фиксируется за счёт резьбового соединения — болт вкручивается в центральное отверстие инструмента с конусом Морзе, обеспечивая надёжную и точную посадку.
Оправка преимущественно применяется для закрепления фрез, развёрток и других инструментов с конусом Морзе №3 на фрезерных и расточных станках, оснащённых шпинделем BT50.
BT50-MTB3-95 (G6.3) патрон MAS 403 с резьбой для инструмента с конусом Морзе №3 BRIGHT-TOOLS купить в Екатеринбурге по цене
8213,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

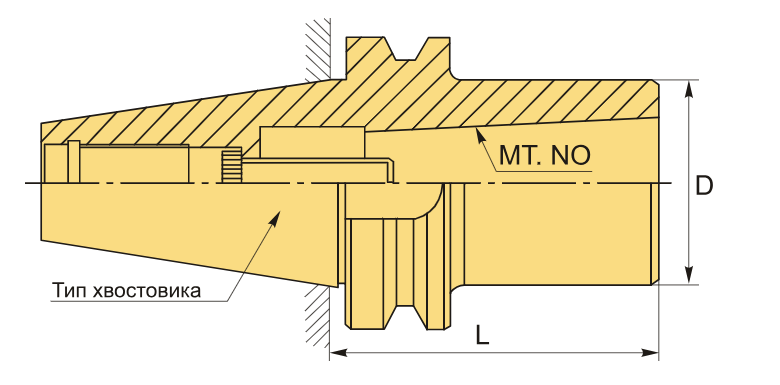

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTB Морзе с резьбой |
| Конус Морзе | MTB3 |
| Назначение | Под Морзе с резьбой |
| Диаметр, D | 40 мм |
| Длина, L | 95 мм |
| Тип хвостовика | BT50 |
| Вес | 4.200 кг |
