Фрезерная оправка BT50–MTB3–65 предназначена для установки инструментов с хвостовиком конуса Морзе №3 (КМ3). Соответствует стандарту DIN 228-1 (тип B) по параметрам тягового усилия.
Основные характеристики:
- Конус посадочный — MAS403 BT50;
- Вылет от торца шпинделя — 65 мм;
- Радиальное биение — не более 0,005 мм;
- Крепление инструмента — с помощью специального тягового болта (в комплекте), вворачиваемого в резьбовое отверстие конуса Морзе.
В отличие от систем с выбивной втулкой («выколоткой»), здесь фиксация осуществляется надёжно и без люфтов за счёт резьбового соединения, что особенно важно при высоких нагрузках и точных операциях.
Особенности исполнения AD/B:
- Подача СОЖ — через осевое сквозное отверстие и фланцевые каналы;
- Динамическая балансировка:
- класс G6.3 при 12 000 об/мин,
- или класс G2.5 при 25 000 об/мин.
Типовая область применения — крепление фрез, зенкеров, развёрток и другого инструмента с конусом Морзе №3 на фрезерных и расточных станках с соответствующим шпинделем BT50.
BT50-MTB3-65 патрон MAS 403 с резьбой для инструмента с конусом Морзе №3 купить в Екатеринбурге по цене
4581,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

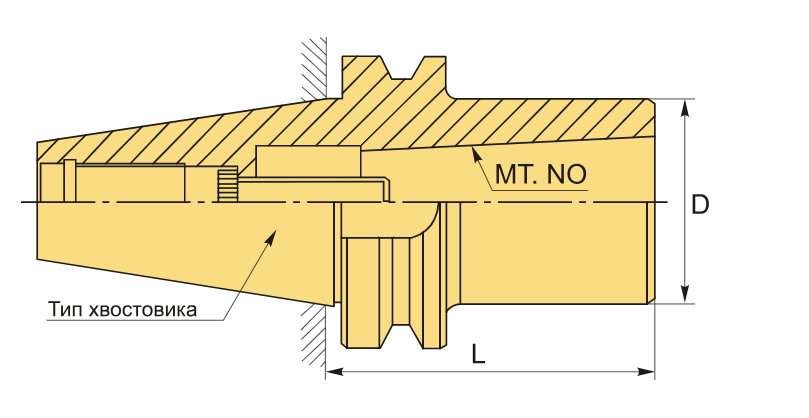

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTB Морзе с резьбой |
| Конус Морзе | MTB3 |
| Назначение | Под Морзе с резьбой |
| Диаметр, D | 40 мм |
| Длина, L | 65 мм |
| Тип хвостовика | BT50 |
| Вес | 3.888 кг |
