Фрезерная (токарная) оправка BT50–MTB2–60 предназначена для установки инструментов с хвостовиком конуса Морзе № 2 (КМ2). Соответствует стандарту DIN 228-1, вариант исполнения B по тяговому усилию. Конус оправки — MAS403 BT50.
Ключевые параметры:
- Вылет от торца шпинделя — 60 мм;
- Радиальное биение — не более 0,005 мм;
- Крепление инструмента осуществляется с помощью винта (тягового болта), входящего в комплект поставки.
В отличие от систем с выталкивающей цангой (выколоткой), здесь используется надёжная резьбовая фиксация хвостовика КМ2 внутри конического гнезда BT50 — это обеспечивает повышенную жёсткость и точность позиционирования.
Дополнительные особенности:
- Модификация AD/B предусматривает подачу СОЖ через осевое сквозное отверстие и фланцевые каналы;
- Балансировка выполнена в соответствии с классами:
- G6.3 при 12 000 об/мин,
- G2.5 при 25 000 об/мин.
Оправка широко применяется при фрезеровании и точении, особенно там, где требуется высокая точность и стабильность при работе с инструментом, имеющим конус Морзе.
BT50-MTB2-60 патрон MAS 403 с резьбой для инструмента с конусом Морзе №2 купить в Екатеринбурге по цене
4581,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

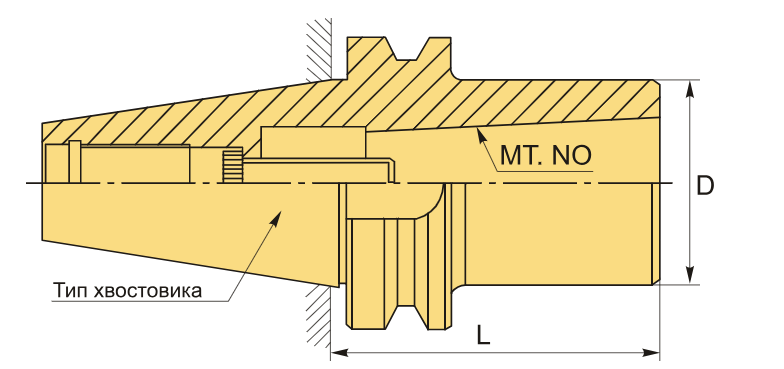

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTB Морзе с резьбой |
| Конус Морзе | MTB2 |
| Назначение | Под Морзе с резьбой |
| Диаметр, D | 32 мм |
| Длина, L | 60 мм |
| Тип хвостовика | BT50 |
| Вес | 3.828 кг |
