Фрезерная оправка BT50-MTA5-210 предназначена для установки инструмента с хвостовиком конуса Морзе №5 (КМ5) и оснащена выталкивателем (выколоткой) для совместимости с конусом MAS403 BT. Номинальный вылет от базовой поверхности шпинделя составляет 210 мм, а точность центровки — не более 0,005 мм радиального биения.
Крепление инструмента в оправке осуществляется за счёт заклинивания лапки конуса Морзе в посадочном гнезде. Для демонтажа инструмента применяется специальный клиновидный выталкивающий штифт, который вводится в продольный паз оправки и воздействует на лапку. Штифт поставляется отдельно и не входит в комплект поставки.
Оправка доступна в двух исполнениях по подаче СОЖ:
- Тип AD — охлаждающая жидкость подаётся через осевое сквозное отверстие.
- Тип AD/B — подача СОЖ возможна как через осевое отверстие, так и через боковые каналы во фланце.
Оправка сбалансирована до класса G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких оборотах без вибраций.
BT50-MTA5-210 патрон MAS 403 с выколоткой для инструмента с конусом Морзе №5 купить в Екатеринбурге по цене
8452,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

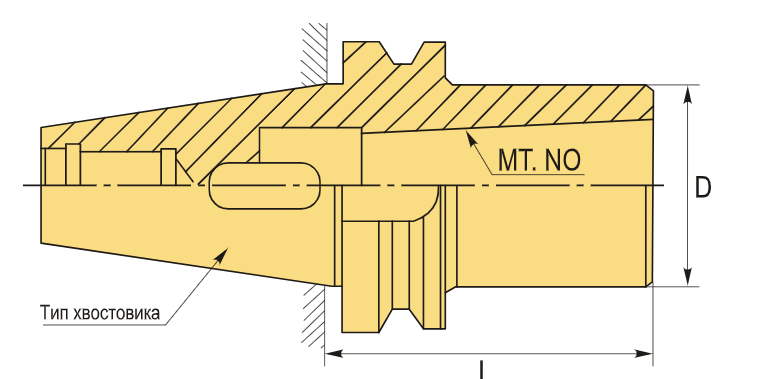

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTA Морзе с лапкой |
| Конус Морзе | MTA5 |
| Назначение | Под Морзе с лапкой |
| Диаметр, D | 63 мм |
| Длина, L | 210 мм |
| Тип хвостовика | BT50 |
| Особенности | Удлиненный |
| Вес | 6.300 кг |
