Фрезерная оправка BT50-MTA4-95 предназначена для установки инструмента с хвостовиком конуса Морзе № 4 (КМ4) и оснащена выколоткой (выбивным штифтом) под стандарт MAS403 BT. Конструкция обеспечивает надёжную фиксацию инструмента за счёт зажима его лапки в коническом гнезде, а извлечение происходит посредством ударного воздействия клиновидным штифтом через технологический паз в корпусе оправки (штифт приобретается отдельно).
Номинальный вылет — 95 мм от торца шпинделя, точность центрирования — не более 0,005 мм (радиальное биение). Оправка оптимально подходит для установки свёрл и других инструментов с конусом Морзе.
Доступны два варианта исполнения по подаче СОЖ:
- Тип AD — подвод охлаждающей жидкости через осевое сквозное отверстие;
- Тип AD/B — подвод СОЖ как через осевое отверстие, так и через каналы во фланце.
Оправка сбалансирована по классу G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких оборотах.
BT50-MTA4-95 патрон MAS 403 с выколоткой для инструмента с конусом Морзе №4 купить в Екатеринбурге по цене
4973,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

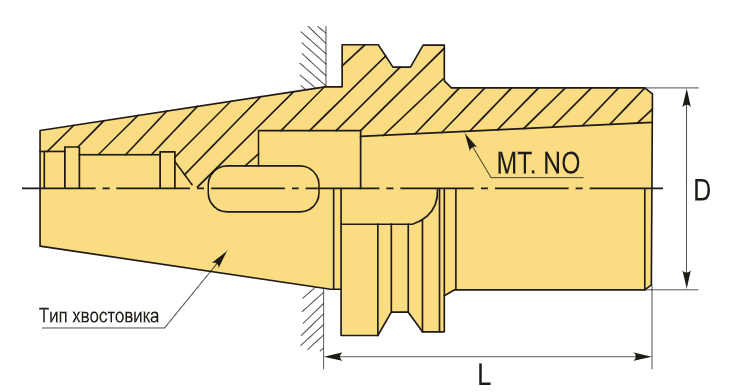

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTA Морзе с лапкой |
| Конус Морзе | MTA4 |
| Назначение | Под Морзе с лапкой |
| Диаметр, D | 48 мм |
| Длина, L | 95 мм |
| Тип хвостовика | BT50 |
| Вес | 3.912 кг |
