Фрезерная оправка BT50-MTA4-90 с выталкивателем (конус MAS403 BT) предназначена для установки режущего инструмента с хвостовиком конуса Морзе № 4 (КМ4). Конструктивно оправка обеспечивает вылет 90 мм от базовой поверхности шпинделя, а точность центрирования — не более 5 мкм (радиальное биение ≤ 0,005 мм). Чаще всего такая оснастка применяется для крепления свёрл и других инструментов с коническим хвостовиком Морзе.
Фиксация инструмента в оправке осуществляется за счёт клинового эффекта: лапка КМ-инструмента плотно входит в коническое гнездо и надёжно удерживается при работе. Для демонтажа используется специальный клиновидный выталкиватель (входит в паз оправки), который при ударе выдавливает инструмент из конуса. Выталкиватель приобретается отдельно.
Варианты исполнения по подаче СОЖ:
- Тип AD — подача охлаждающей жидкости через сквозное осевое отверстие;
- Тип AD/B — подача СОЖ как через осевое отверстие, так и через каналы во фланце.
Оправка сбалансирована по классу G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких скоростях без вибраций.
BT50-MTA4-90 патрон MAS 403 с выколоткой для инструмента с конусом Морзе №4 купить в Екатеринбурге по цене
4972,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

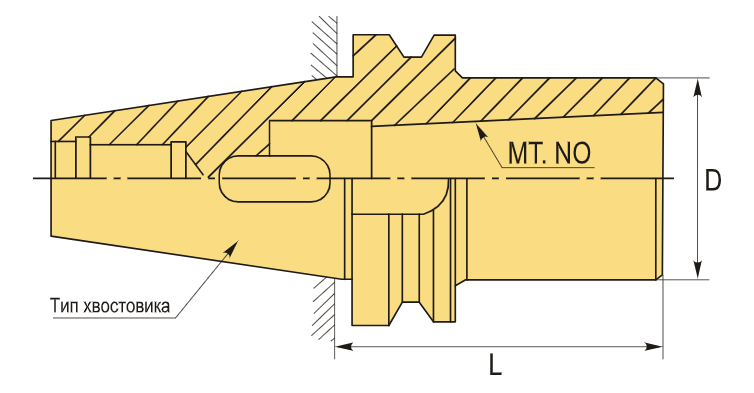

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTA Морзе с лапкой |
| Конус Морзе | MTA4 |
| Назначение | Под Морзе с лапкой |
| Диаметр, D | 48 мм |
| Длина, L | 90 мм |
| Тип хвостовика | BT50 |
| Вес | 3.858 кг |
