BT50-ER25M-70 цанговый патрон MAS 403 мини

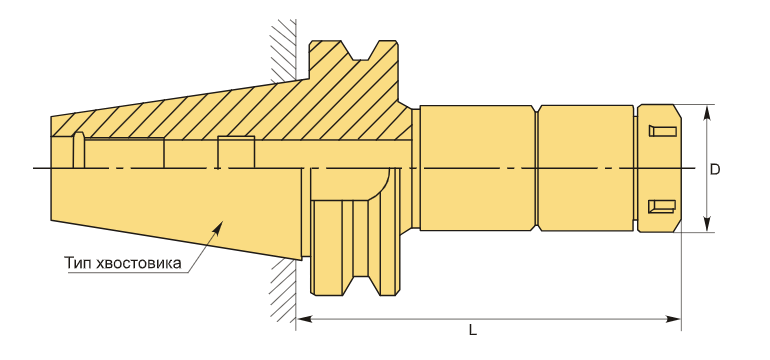

Цанговый патрон BT50-ER25M-70 выполнен с конусом MAS403 BT и оснащён миниатюрной зажимной гайкой, что делает его подходящим для фрезерных станков с ограниченным пространством в рабочей зоне. Оправка предназначена для установки цанг типа ER25 согласно стандарту DIN 6499 и обеспечивает надёжную фиксацию инструментов с цилиндрическим хвостовиком — таких как фрезы, свёрла и другие режущие инструменты. Мини-гайка ER25-M позволяет уменьшить габариты зажимного узла, а вылет от шпинделя составляет 70 мм при точности биения не более 0,003 мм.

В комплект поставки патрона BT50-ER25M-70 входит только мини-гайка ER25-M. Цанги ER25, ключ для затяжки и штревель (выталкиватель) приобретаются дополнительно.

Патроны серии BT-ER mini разработаны для высокоточного центрирования и надёжного крепления мелкого инструмента, особенно при работах с большим вылетом или в условиях стеснённого доступа к зоне резания. Уменьшенный диаметр зажимных гаек (обозначение «mini») применяется в патронах под цанги ER08, ER11, ER16 и ER25 именно для улучшения доступа к обрабатываемой детали.

Конструктивно патрон может быть выполнен в двух вариантах подачи СОЖ:
— форма AD — охлаждение через сквозное отверстие в корпусе;
— форма AD/B — подача СОЖ как через сквозное отверстие, так и через фланец.

Патрон сбалансирован на класс G6.3 при частоте вращения до 15 000 об/мин или на класс G2.5 при скорости до 25 000 об/мин.

BT50-ER25M-70 цанговый патрон MAS 403 мини купить в Екатеринбурге по цене 7111,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
