BT50-ER20M-100 цанговый патрон MAS 403 мини

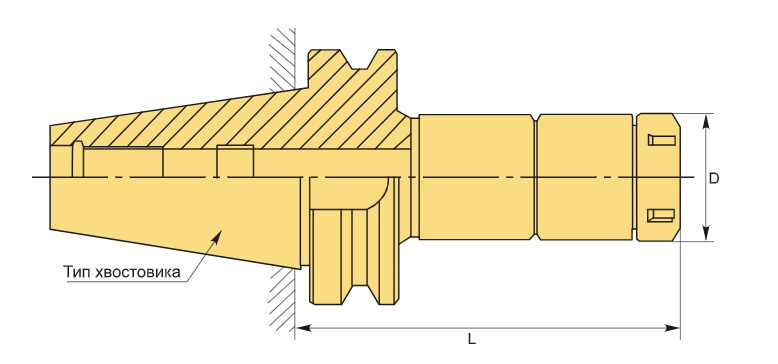

Цанговый патрон BT50-ER20M-100 выполнен с конусом MAS403 BT и оснащён миниатюрной зажимной гайкой, что делает его подходящим для использования на фрезерных станках. Оправка предназначена для установки цанг типа ER20 согласно стандарту DIN 6499 и позволяет надёжно зажимать фрезы, свёрла и другой инструмент с цилиндрическим хвостовиком. Мини-гайка соответствует типу ER20-M. Длина вылета от торца шпинделя составляет 100 мм, а точность центровки обеспечивает биение не более 0,003 мм.

В комплект поставки патрона BT50-ER20M-100 входит только зажимная гайка ER20-M. Цанги ER20, ключ для затяжки и штревель приобретаются отдельно.

Патроны серии BT-ER mini разработаны для точного центрирования и надёжной фиксации режущего инструмента, особенно в условиях ограниченного пространства у зоны обработки, при работе с удлинённым вылетом или при использовании инструмента малого диаметра. Для улучшения доступа к рабочей зоне патроны под цанги ER08, ER11, ER16 и ER25 оснащаются уменьшенными по диаметру зажимными гайками — так называемыми «mini»-гайками.

Исполнение патрона AD предусматривает подачу СОЖ через сквозное отверстие, а вариант AD/B — через сквозное отверстие и фланец. Патрон сбалансирован до класса G6.3 при 15 000 об/мин или до G2.5 при 25 000 об/мин.

BT50-ER20M-100 цанговый патрон MAS 403 мини купить в Екатеринбурге по цене 7111,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
