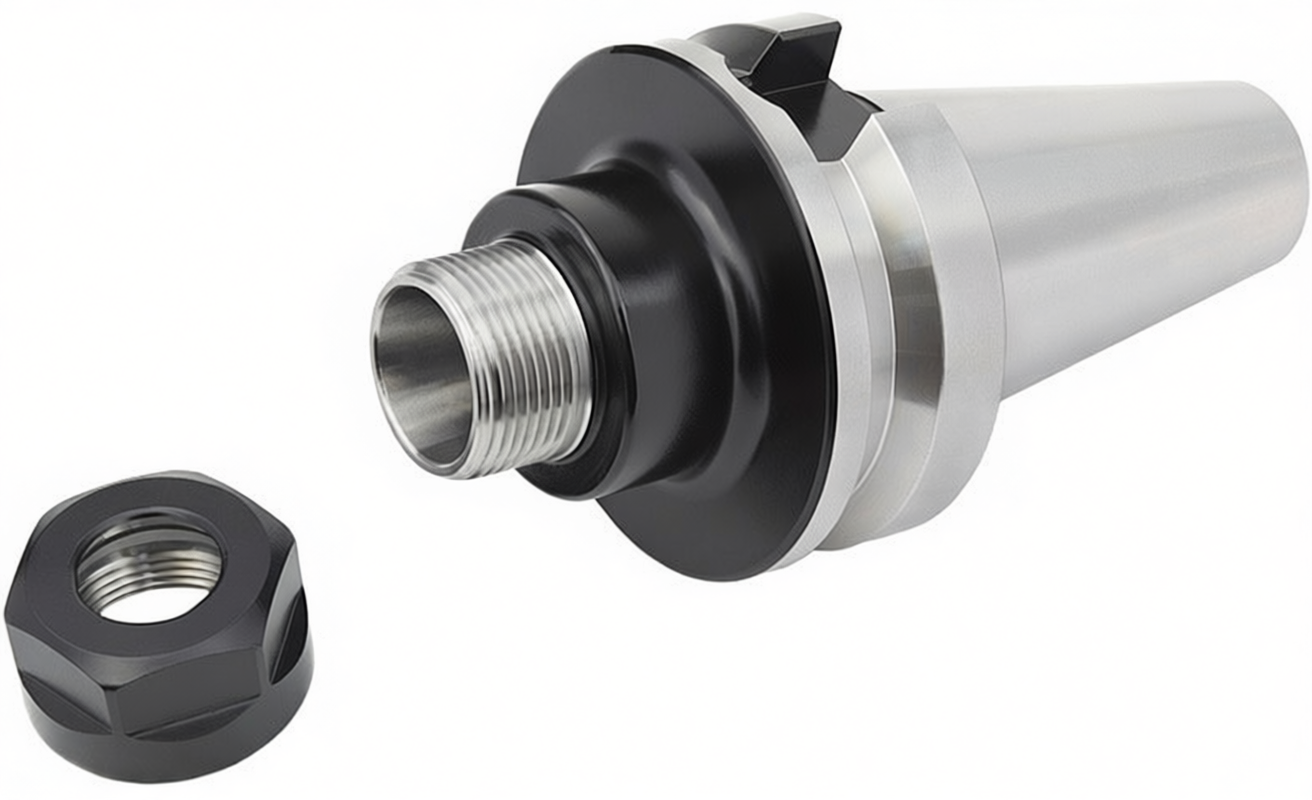

Цанговый патрон BT50-ER16-70 с конусом MAS403 BT предназначен для установки на фрезерные станки. Он выполнен под цанги типа ER16 согласно стандарту DIN 6499 и используется для надёжного зажима фрез, свёрл и другого инструмента с цилиндрическим хвостовиком. Длина вылета от торца шпинделя составляет 70 мм, а точность центровки обеспечивает биение не более 0,003 мм.
В комплект поставки входит только зажимная гайка ER16-A. Цанги ER16, ключ для затяжки и штревель (выталкиватель) приобретаются дополнительно.
Патрон серии BT-ER обеспечивает высокоточное центрирование и надёжную фиксацию режущего инструмента.
Доступны две модификации корпуса:
- Тип AD — с возможностью подачи СОЖ через сквозное отверстие в патроне;
- Тип AD/B — подача СОЖ возможна как через сквозное отверстие, так и через фланец.
Патрон сбалансирован по классу G6.3 при 15 000 об/мин или G2.5 при 25 000 об/мин, что обеспечивает стабильную работу на высоких скоростях.
BT50-ER16-70 цанговый патрон MAS 403 купить в Екатеринбурге по цене
4875,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.
Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-ER цанговый |
| Вид цанги | ER16 |
| Назначение | Цанговый |

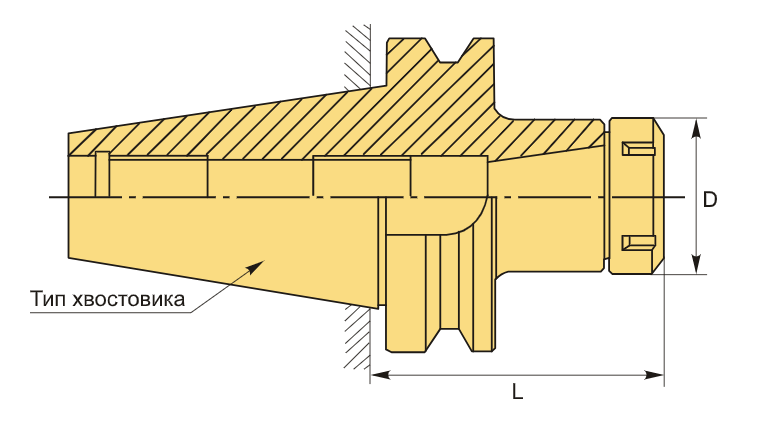

| Диаметр, D | 28 мм |
| Длина, L | 70 мм |
| Тип хвостовика | BT50 |
| Диапазон зажима | 1-10 мм |
| Вес | 3.766 кг |
