BT40-SL40-160 патрон MAS 403 Weldon

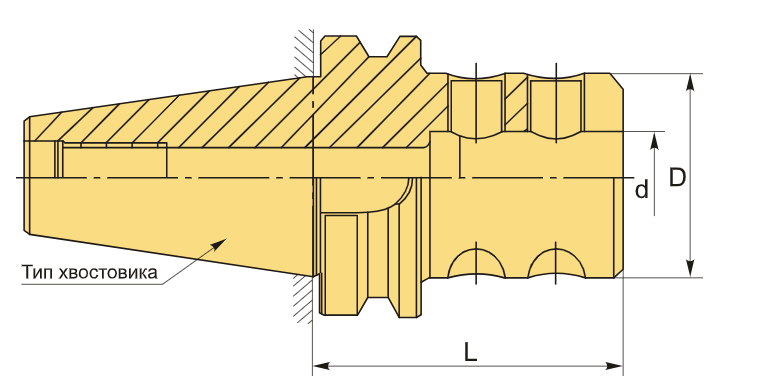

Фрезерная оправка Weldon BT40-SL40-160 с конусом MAS403 BT40 предназначена для надёжной фиксации фрез и другого инструмента, оснащённого цилиндрическим хвостовиком с продольной лыской (по стандартам DIN 1835-B и DIN 6535-HB). Внутренний диаметр зажимного отверстия — 40 мм. Конструкция патрона включает два зажимных винта с шестигранным приводом, обеспечивающих упор в лыску инструмента и его надёжную фиксацию без проворачивания.

Длина вылета от базовой поверхности шпинделя составляет 160 мм. Хвостовик соответствует стандарту BT40. Точность центрирования — не более 0,005 мм радиального биения.

Патроны типа Weldon (BT-SL) отличаются высокой жёсткостью зажима по сравнению с цанговыми аналогами, что особенно важно при обработке с большими нагрузками. Благодаря простоте конструкции и эксплуатации они широко применяются для инструментов с крупными диаметрами хвостовиков. Однако каждому диаметру хвостовика требуется отдельный патрон, что ограничивает их универсальность. В этом плане цанговые системы более гибкие — одна цанга может охватывать несколько близких диаметров.

Доступны следующие исполнения по подаче СОЖ:

• Тип AD — подача охлаждающей жидкости осуществляется через сквозное осевое отверстие;
• Тип AD/B — дополнительно предусмотрен канал подачи СОЖ через фланец.

Патроны сбалансированы до класса G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких скоростях.

BT40-SL40-160 патрон MAS 403 Weldon купить в Екатеринбурге по цене 5349,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
