BT40-SL40-120 патрон MAS 403 Weldon

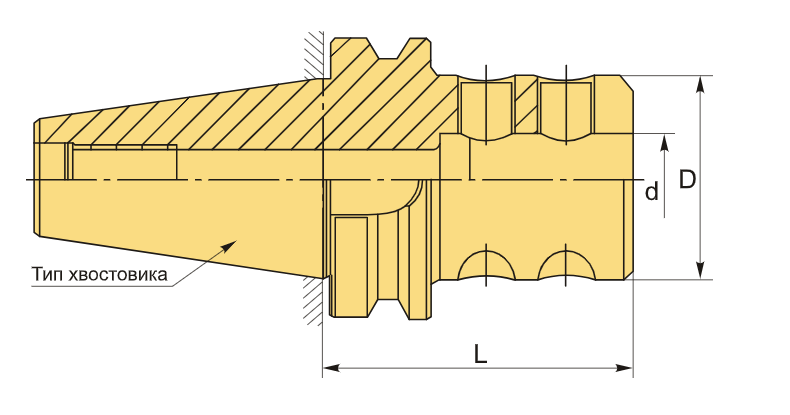

Фрезерная оправка Weldon BT40-SL40-120 (MAS403 BT)

Предназначена для установки в шпиндель с конусом MAS403 BT40. Внутренний диаметр зажимного отверстия — 40 мм, что позволяет фиксировать фрезы и другой инструмент с цилиндрическим хвостовиком, оснащённым продольной лыской (стандарты DIN 1835-B и DIN 6535-HB). Зажим обеспечивается двумя винтами с шестигранным приводом, которые входят в лыску хвостовика, исключая проворот и обеспечивая надёжную фиксацию.

Вылет от базовой плоскости фланца шпинделя составляет 120 мм, радиальное биение — не более 0,005 мм, что гарантирует высокую точность обработки.

Особенности патронов Weldon
Конструкция Weldon отличается повышенной жёсткостью по сравнению с цанговыми системами, что особенно важно при тяжёлых режимах резания и использовании инструмента с крупным диаметром хвостовика. Простота эксплуатации и высокая устойчивость к крутящим нагрузкам делают такие патроны предпочтительными для черновой и силовой обработки.

Вместе с тем, каждый патрон рассчитан на конкретный диаметр хвостовика — при смене инструмента с иным диаметром требуется замена всей оправки. В этом плане цанговые зажимы более универсальны.

Модификации и характеристики

• Исполнение AD — подача СОЖ осуществляется через осевое сквозное отверстие.
• Исполнение AD/B — дополнительно предусмотрена подача СОЖ через радиальные каналы во фланце.
• Балансировка — класс G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких скоростях без вибраций.

BT40-SL40-120 патрон MAS 403 Weldon купить в Екатеринбурге по цене 2975,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
