BT40-SL20-75 патрон MAS 403 Weldon

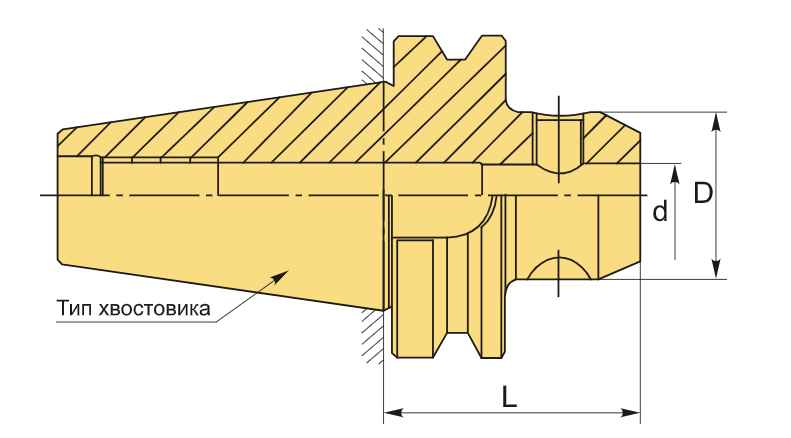

Фрезерный патрон Weldon BT40-SL20-75
Конус: MAS403 BT40
Посадочное отверстие: Ø20 мм
Вылет (расстояние от торца шпинделя до торца патрона): 75 мм
Точность центрирования (радиальное биение): ≤ 0,005 мм

Предназначен для зажима режущего инструмента с цилиндрическим хвостовиком, оснащённым продольной лыской (Weldon), в соответствии со стандартами DIN 1835-B и DIN 6535-HB. Фиксация осуществляется одним центральным зажимным винтом с шестигранной головкой, который упирается в лыску хвостовика, обеспечивая надёжную передачу крутящего момента и точное позиционирование.

Особенности патронов типа Weldon:

• Высокая жёсткость соединения — значительно превосходит цанговые патроны по устойчивости к вибрациям и крутящим нагрузкам.
• Простота и надёжность в эксплуатации: установка и замена инструмента выполняются быстро, без специальных приспособлений.
• Оптимален для инструментов с крупными хвостовиками (обычно от Ø16 мм и выше).

Ограничение:
Каждый патрон Weldon рассчитан на один конкретный диаметр хвостовика — замена инструмента с другим диаметром требует смены всего патрона. В этом смысле цанговые системы (ER, TG и др.) обладают большей универсальностью.

Исполнения по подаче СОЖ:

• Тип AD — подача охлаждающей жидкости через осевое сквозное отверстие.
• Тип AD/B — подача через осевое отверстие и боковые каналы во фланце (для систем с подводом СОЖ через шпиндельный узел).

Балансировка:
Динамическая балансировка по классу G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких оборотах без дополнительной подстройки.

BT40-SL20-75 патрон MAS 403 Weldon купить в Екатеринбурге по цене 2536,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
