BT40-SL20-160 патрон MAS 403 Weldon

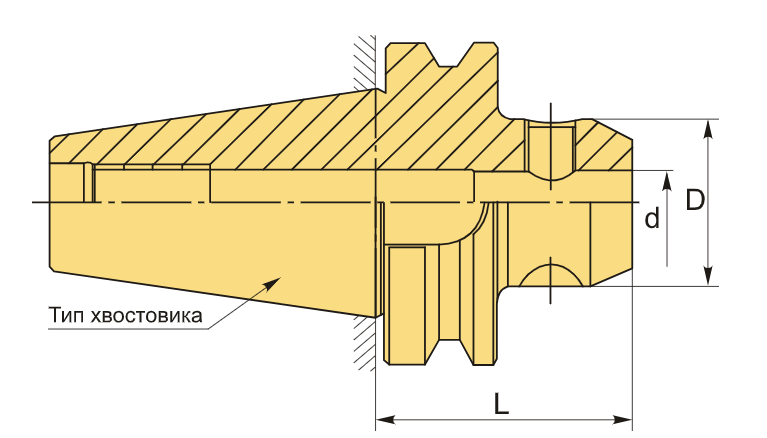

Фрезерный патрон Weldon BT40-SL20-160 оснащён конусом MAS403 BT40 и предназначен для надёжного зажима фрез и другого режущего инструмента с цилиндрическим хвостовиком, имеющим продольную лыску (тип Weldon). Совместим с инструментом, соответствующим стандартам DIN 1835-B и DIN 6535-HB.

Основные параметры:

• Диаметр посадочного отверстия: 20 мм
• Вылет от торца шпинделя: 160 мм
• Радиальное биение: ≤ 0,005 мм
• Зажим инструмента — одновинтовой (с шестигранным приводом), винт упирается в лыску хвостовика, обеспечивая точную фиксацию и предотвращая проворот

Особенности патронов Weldon:
Такие патроны отличаются высокой жёсткостью зажима по сравнению с цанговыми аналогами, что делает их предпочтительными при обработке с большими нагрузками и при использовании инструмента с крупными диаметрами хвостовиков. Конструкция проста в обслуживании и эксплуатации.

Однако каждый патрон Weldon рассчитан на строго определённый диаметр хвостовика — для смены инструмента с другим диаметром требуется соответствующий патрон. В этом плане цанговые системы обеспечивают большую универсальность.

Варианты исполнения:

• Тип AD — подача СОЖ через осевое сквозное отверстие
• Тип AD/B — подача СОЖ как через осевое отверстие, так и через боковые каналы во фланце

Балансировка: класс G6.3 при скорости до 15 000 об/мин.

BT40-SL20-160 патрон MAS 403 Weldon купить в Екатеринбурге по цене 2535,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
