BT40-SL20-100 патрон MAS 403 Weldon

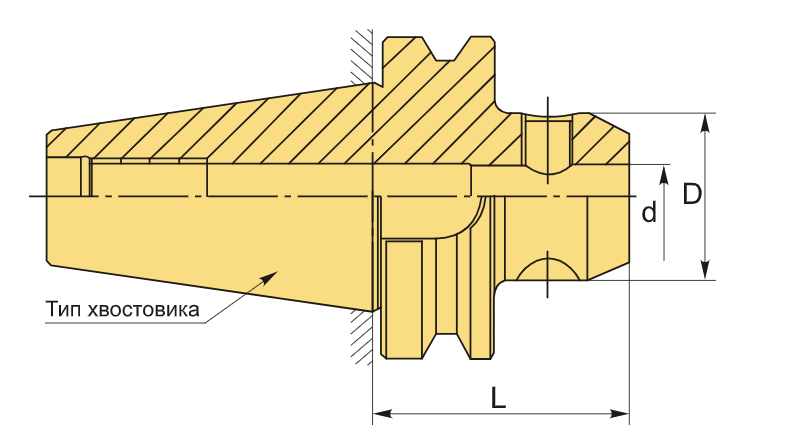

Фрезерная оправка Weldon BT40-SLA20-100 оснащена конусом MAS403 BT40 и предназначена для зажима инструментов с цилиндрическим хвостовиком диаметром 20 мм, имеющим одну продольную лыску (стандарты DIN 1835-B и DIN 6535-HB). Конструкция включает единственный зажимной винт, обеспечивающий надёжную фиксацию. Вылет от базовой плоскости шпинделя составляет 100 мм; гарантированное биение — не более 5 мкм.

Патроны серии BT-SL (Weldon) обеспечивают высокую точность центрирования и прочную фиксацию инструмента за счёт прижима зажимного винта к лыске хвостовика. Винт с внутренним шестигранником упирается в уступ на корпусе, исключая проворот инструмента даже при значительных нагрузках.

Благодаря жёсткой конструкции, патроны Weldon превосходят цанговые аналоги по устойчивости к крутящему моменту, особенно при работе с инструментом крупного диаметра. При этом их универсальность ограничена: каждый диаметр хвостовика требует отдельного патрона. В отличие от них, цанговые системы позволяют обрабатывать инструмент с различными диаметрами в пределах одного размерного ряда.

Модификации по подаче СОЖ:

• Тип AD — подача через осевое сквозное отверстие;
• Тип AD/B — подача через сквозное отверстие и боковые каналы во фланце.

Патроны сбалансированы до класса G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких скоростях.
