BT40-SL16-80 патрон MAS 403 Weldon

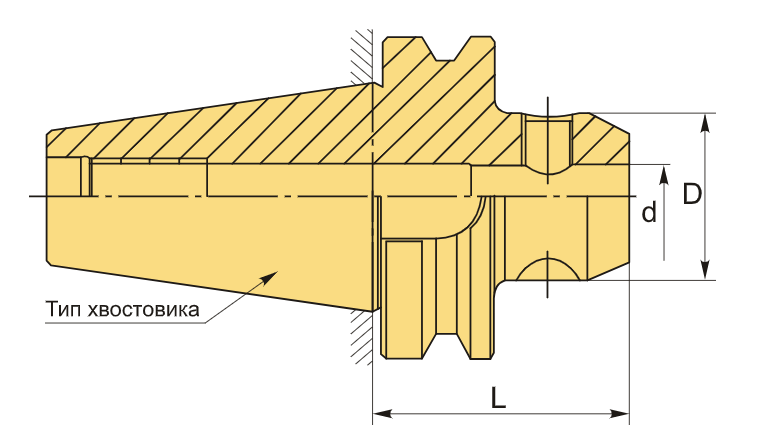

Фрезерный патрон Weldon BT40-SL16-80 с конусом MAS403 BT40 предназначен для установки и надёжной фиксации режущего инструмента, оснащённого цилиндрическим хвостовиком с продольной лыской (тип Weldon) по стандартам DIN 1835-B и DIN 6535-HB. Внутренний диаметр зажимного отверстия — 16 мм. Крепление инструмента осуществляется одним винтом с шестигранной головкой, который входит в лыску хвостовика, обеспечивая точное центрирование и высокую устойчивость к крутящему моменту.

Конструктивный вылет патрона — 80 мм от базовой поверхности шпинделя. Радиальное биение не превышает 0,005 мм, что гарантирует высокую точность обработки.

Патроны типа Weldon BT-SL отличаются повышенной жёсткостью по сравнению с цанговыми аналогами, особенно при работе с инструментом большого диаметра. Благодаря простоте конструкции и надёжности зажима, они широко применяются в тяжёлых фрезерных операциях. Однако каждый патрон рассчитан на фиксированный диаметр хвостовика — для инструментов различных размеров требуется подбор соответствующих моделей. В этом плане цанговые патроны обладают большей универсальностью.

Доступны модификации:

• Тип AD — подача СОЖ через осевое сквозное отверстие;
• Тип AD/B — подача СОЖ через осевое отверстие и боковые каналы во фланце.

Патрон сбалансирован по классу G6.3 при 15 000 об/мин, что обеспечивает стабильную работу на высоких скоростях без вибраций.

BT40-SL16-80 патрон MAS 403 Weldon купить в Екатеринбурге по цене 4399,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:
