Фрезерная оправка BT40-MTB4-90L предназначена для установки режущего инструмента с хвостовиком конуса Морзе №4 (КМ4). Она оснащена резьбовым соединением по стандарту MAS403 BT и соответствует требованиям DIN 228-1 (тип B) по тяговому усилию. Конструктивная длина вылета от базовой поверхности шпинделя составляет 90 мм, а точность центровки — не более 0,005 мм. Оправка применяется преимущественно для фиксации фрез и других инструментов с коническим хвостовиком Морзе.
В отличие от аналогов, использующих выталкивающий элемент (выколотку), в данном типе оснастки фиксация инструмента осуществляется с помощью специального стяжного болта, вкручиваемого в резьбовое отверстие хвостовика КМ4.
Дополнительные характеристики:
- AD/B — подача СОЖ осуществляется через осевое сквозное отверстие и фланец;
- Балансировка: класс G6.3 при 12 000 об/мин или G2.5 при 25 000 об/мин.
BT40-MTB4-90L патрон MAS 403 с резьбой для инструмента с конусом Морзе №4, удлиненный купить в Екатеринбурге по цене
2245,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

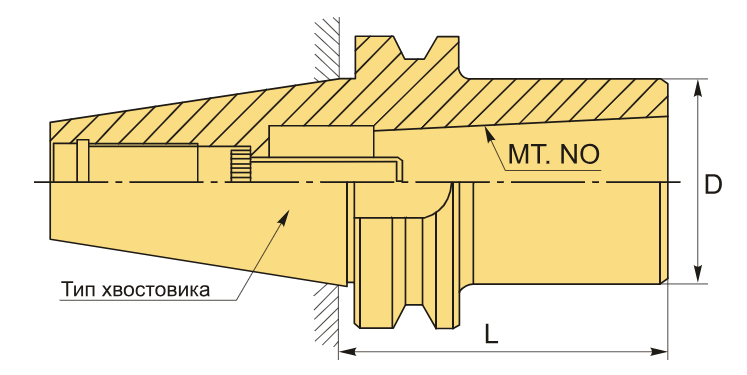

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTB Морзе с резьбой |
| Конус Морзе | MTB4 |
| Назначение | Под Морзе с резьбой |
| Диаметр, D | 48 мм |
| Длина, L | 90 мм |
| Тип хвостовика | BT40 |
| Вес | 1.496 кг |
