Фрезерная оправка BT40–MTB3–70 предназначена для установки инструментов с хвостовиком конуса Морзе №3 (КМ3) в шпиндель с конусом MAS 403 BT40. Оправка оснащена резьбовым отверстием для фиксации инструмента с помощью тягового болта, что обеспечивает надёжную посадку в соответствии с требованиями стандарта DIN 228-1 (тип B).
Ключевые параметры:
- Вылет от базовой поверхности шпинделя: 70 мм
- Радиальное биение: не более 0,005 мм
- Класс балансировки: G6.3
- Подача СОЖ через оправку — не предусмотрена
Особенность конструкции: в отличие от традиционных систем с выбивным пазом (выколоткой), зажим инструмента осуществляется посредством винта, вкручиваемого в резьбу хвостовика КМ3. Тяговый болт входит в комплект поставки.
Основное применение — установка фрез и других инструментов с конусом Морзе №3 в станках с BT40-интерфейсом.
BT40-MTB3-70 (G6.3) патрон MAS 403 с резьбой для инструмента с конусом Морзе №3 BRIGHT-TOOLS купить в Екатеринбурге по цене
3791,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

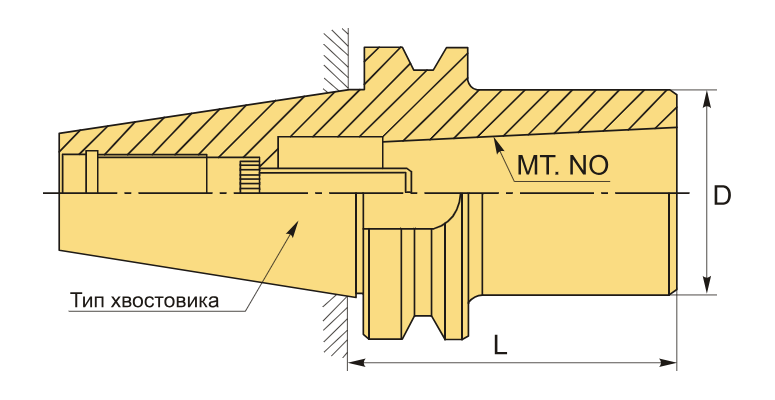

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTB Морзе с резьбой |
| Конус Морзе | MTB3 |
| Назначение | Под Морзе с резьбой |
| Диаметр, D | 40 мм |
| Длина, L | 70 мм |
| Тип хвостовика | BT40 |
| Вес | 1.244 кг |
