Фрезерная оправка BT40-MTB2-60 предназначена для установки инструментов с хвостовиком конуса Морзе № 2 (КМ2) в шпиндель с конусом MAS403 BT40.
Конструкция оправки соответствует стандарту DIN 228-1, тип B — с обеспечением требуемого тягового усилия зажима.
Вылет инструмента от базовой поверхности шпинделя составляет 60 мм, а точность центровки — не более 5 мкм (радиальное биение ≤ 0,005 мм).
Оправка особенно востребована при работе с фрезами, оснащёнными конусом Морзе. В отличие от традиционных систем с выбивным устройством (выколоткой), здесь фиксация инструмента осуществляется посредством специального крепёжного болта, вворачиваемого в резьбовое отверстие хвостовика КМ2. Болт входит в комплект поставки.
Дополнительные характеристики:
- Подача СОЖ через оправку не предусмотрена (исполнение «A»);
- Класс балансировки — G6.3 (по ISO 1940-1).
BT40-MTB2-60 (G6.3) патрон MAS 403 с резьбой для инструмента с конусом Морзе №2 BRIGHT-TOOLS купить в Екатеринбурге по цене
3791,00 ₽
с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

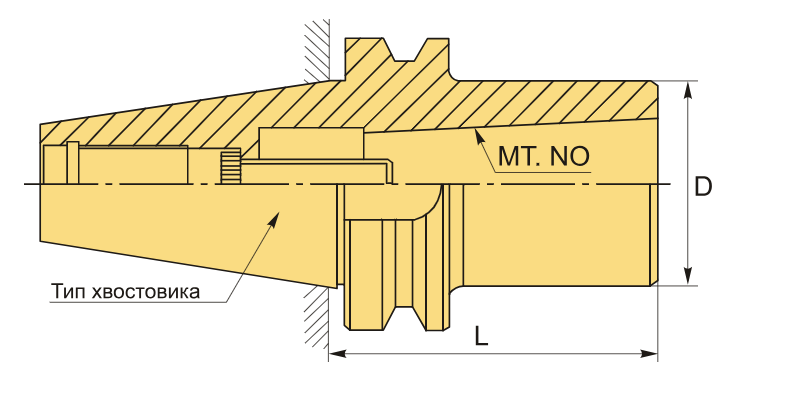

Технические характеристики:
| Бренд | siz-instrument.ru |
|---|---|
| Вид патрона | BT-MTB Морзе с резьбой |
| Конус Морзе | MTB2 |
| Назначение | Под Морзе с резьбой |
| Диаметр, D | 32 мм |
| Длина, L | 60 мм |
| Тип хвостовика | BT40 |
| Вес | 1.154 кг |
